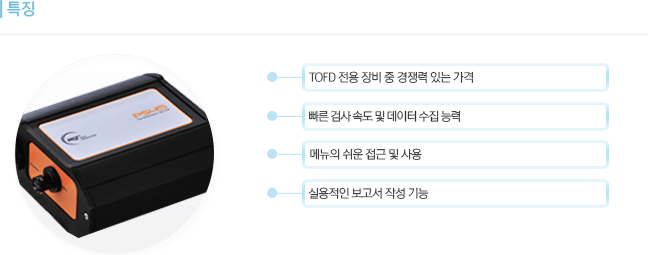

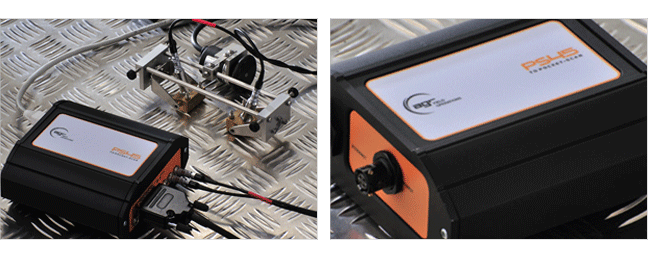

| Hardware |
| 일반적 사양 |
| Probe 입력 포트 |
|
8/16 |
| |
| 디지털화 기능 |
| 메인 샘플링 주파수 |
|
100㎒@ 8 bit |
| 시스템 대역폭(-3dB) |
|
0.25㎒∼30㎒ |
| 펄스 반폭 주파수 |
|
최대 10Khz |
| |
| Pulser |
| Pulser의 개수 |
|
8/16 |
| Single/Twin Crystals |
|
가능 |
| 출력 임피던스 |
|
6 Ohms |
| HT Pulse 모양 |
|
(-)사각 파형 |
| HT Pulse 전압 증가폭(5V) |
|
50 ~ 200V(사용자가 임의로 지정 가능) |
| HT Pulse 폭 범위 |
|
20ns ~ 500ns (2.5㎱ steps)< 5㎱ rise/fall time |
| |
| 수신 |
| 수신기의 개수 |
|
8/16 |
| 신호 대역폭(-3㏈) |
|
0.25㎒ ~ 30㎒ |
| Gain 범위 |
|
0 ~ 100㏈(0.1dB steps) |
| Gain 직선성 |
|
0.25㏈(일반적 사양) |
| Input 노이즈 레벨 |
|
1.4㎵/(㎐), 전체적 시스템 대역포에서 ½(일반적) |
| Input 임피던스 |
|
50 Ohms |
| |
| 시간 축 보정 (TCG) |
| 곡선의 개수 |
|
8 |
| Gain 범위 |
|
0 ~ 100㏈ (각각에 대해 0.1dB steps) |
| Gain 변환율 |
|
최대 40㏈/㎲ |
| DAC 분해능 |
|
게이트 세팅 값을 이용한 자동 조정 가능 |
| DAC 비교 시작 포인트 |
|
송신 펄스 또는 재질 I/F 에코, 작업자에 의한 설정가능 |
| |
| 아날로그 신호 필터링 |
| High Pass Filters(-3㏈) |
|
0.25, 0.5, 0.75,1.0, 2.5, 5, 10㎒ |
| Low Pass Filters(-3㏈) |
|
1, 2.5, 5.0, 7.5, 10, 15, 20, 30㎒ |
Post Rectification Smoothing
Filters(-3㏈) |
|
No filter, 1, 2, 3, 4, 5, 6, 7㎒중 선택 가능 |
| Filter Roll-OFF Performance |
|
60㏈/decade |
| Filter type |
|
6㏈ Transitional, minimal distortion |
| |
| 전원 요구 |
| DC Input |
|
6V∼12.5V @ 약 5W |
| AC Input |
|
90 ~ 260VAC @ 40 ~ 60Hz |
| |
| Rectification |
| Type 직선성 |
|
Unrectified, Full Wave, +½ Wave, -½ Wave 1% 이하(Full Scale) |
| |
| A-Scan 디지털화 |
| A/D 전환 |
|
100㎒@8bit |
| A-Scan 채널당 포인트 |
|
채널 당 8000 point |
| 샘플링 딜레이 |
|
0 -10㎳, (25㎱ steps) @ 100㎒(샘플링비율) |
| |
| Signal Averaging |
| 채널의 개수 |
| 평균성능 |
| 평균 속도 |
| |
| Peak Processing |
| Peak 저장 모드 |
|
All Peaks, First Peak, Largest Peak/s, Loss Of Signal |
| 두께측정 모드 |
|
Thinnest/Thickest/Between Peaks |
| 임계 값 설정 |
|
하드웨어 게이트 당 5 ~ 100% (1% steps) |
| 게이트당 피크점의 개수 |
|
최대 64 |
| |
| 스캐너 인터페이스 |
| Input Type |
|
Encoder, Potentiometer, Video Camera |
| Axis의 개수 |
|
2 axis, TTL 호환 |
| 입력 제한 개수 |
|
2 axis, TTL 호환 |
| Encoder 인터페이스 |
|
TTL 호환, 5V @ 250㎃(최대), 100㎑ 최대 |
| Potentiometer 인터페이스 |
|
0 ~ 2.5V, sampled at 100Hz |
| 영상 Input |
|
1Vpp Composite 영상(PAL, RS-170) |
| |
| PC & 작동 시스템 |
| Computer Type |
|
노트북 또는 데스크톱 컴퓨터 |
| Operating System |
|
Windows7/ VISTA/ XP |
| Processor |
|
Pentium 600(최소) |
| Memory |
|
512MBtes(최소), 2Gbyte(이상) |
| Hard Disk/저장 |
|
5GBytes(최소) |
| PS45/PC 링크 |
|
Ethernet |
| |
| 크기, 무게 & 환경 |
| 제품의 크기 |
|
8 채널용 : 175㎜ x 120㎜ x 53㎜
16 채널용 : 175㎜ x 120㎜ x 73㎜ |
| 무게 |
|
8 채널용 : 450g / 16 채널용 : 600g |
| 등급 |
|
IP54 |
| 온도 |
|
0℃∼40℃(동작), -25℃∼85℃(보관) |
