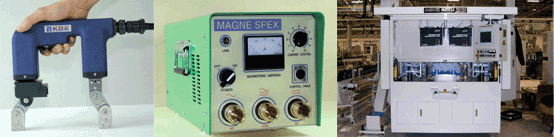

| MT 자분탐상검사 (Magnetic Partical Testing ) | ||
| 철강 재료등 강자성체를 자화하고, 결함부분에 생긴 자극에 자분이 부착되는 것을 이용하여 결함을 검출하는 시험방법으로 표면 및 표면직하 결함 검출에 알맞은 비파괴 검사 방식입니다. | ||

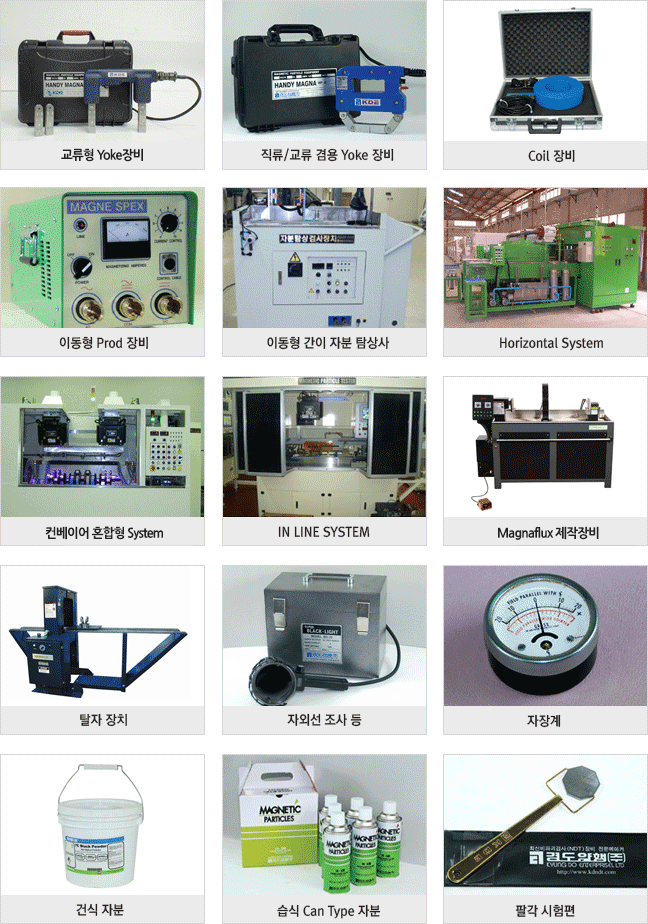

사진
검사원리
검사방법
국제규격
종합카달로그
 |

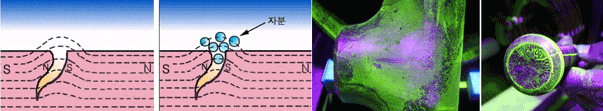

| 자성 소재에 자석이나 전류를 접촉 시키면 자성 소재에 선형자화 또는 원형자화가 이루어 지고 이렇게 형성된 자력선은 결함이 있는 곳에서 왜곡된 형태로 나타나게 된다. 이때에 미세한 철가루라는 자분을 적용하면 결함이 있는 곳에 자분이 몰리게 되어 결함의 유무를 확인하는 검사법으로 자화를 위하여 적용되는 방법에 따라 YOKE법 (극간법), 프로드법, 코일법, 축통전법, 중심도체법 등 다양하며 자분은 형광과 비형광으로 나누고 이들 각각을 건식 자분과 습식 자분으로 구분한다. |
 |
[방 법] 강자성체의 소재에 자력(또는 전류)을 갖은 장치를 접촉시키면 시험체가 자성을 띠게 되고, 결함이 있는 부분은 왜곡된 자장이 형성 되며 자분을 적용하게 되면 결함이 있는 곳에 자분이 몰려 있는 지시가 나타나게 된다. 이것을 확인하여 결함의 존재 유무를 확인하는 검사 방법이다. |
 |
[특 징] 1. 강자성 소재에만 적용할 수 있다. 2. 표면 및 표면 직하 결함을 검출할 수 있다. 3. 검사 방법이 아주 쉬워 누구나 사용할 수 있다. 4. 대형의 검사제품에 대한 부분 검사가 가능하다. 5. 검사 비용이 저렴하다. 장 점 : 표면 및 표면 직하(6mm 이내)의 결함 검출이 가능하며, 검사재의 형태에 따라 자동 검사도 가능하다. 특히 형광 습식 자분을 적용할 경우 검출 감도가 우수하다. 적 용 : 강자성 소재 및 부품 - 용접부, 넉클, 크랭크샤프트, 볼트, 훅크, 스크류, 차축 등 [장 점] 표면 및 표면 직하(6mm 이내)의 결함 검출이 가능하며, 검사재의 형태에 따라 자동 검사도 가능하다. 특히 형광 습식 자분을 적용할 경우 검출 감도가 우수하다. [적 용] 강자성 소재 및 부품 - 용접부, 넉클, 크랭크샤프트, 볼트, 훅크, 스크류, 차축 등 |

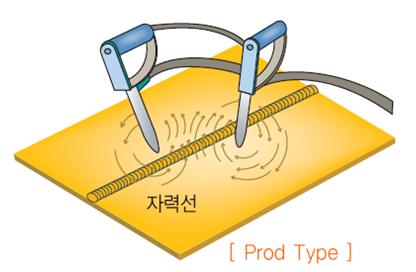

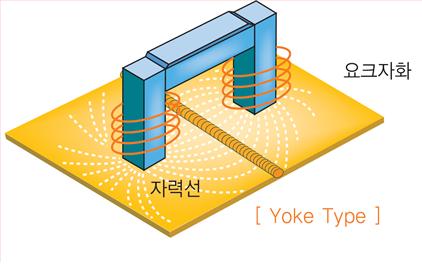

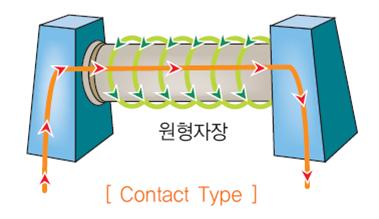

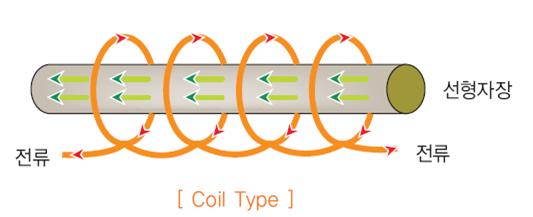

 ① Yoke(극간) 탐상법 ② Prod법 ③ 전류 관통, 축통전법 ④ Coil 법 ⑤ 탈자  [원리] 코일을 여러 번 감은 연철 코어로 되었거나 영구 자석을 사용하면 선형 자장을 얻을 수 있다. 시험체에 장비 극간의 끝이 접촉이 잘 되도록 적당한 힘으로 검사 표면에 밀착 시킨 후, 전원 스위치를 2-3초 간격으로 눌러 자화시키면 아래 그림과 같은 자력선이 검사 표면에 형성 된다.  자화전원 스위치를 누른 상태에서 시험편의 자화된 부분에 결함이 있다면 결함이 있는 부분이 자석이 만들어지며 이떄 검사 표면에 자분을 뿌려주면 겨함이 있는 부분에서 자분이 모이 결함 모양이 만들어 지며 검사자는 자분의 지시 모양을 보고 결함의 유무를 판단한다.  2개의 프로드 전극을 사용하여 시험편 표면에 접촉 후 전류를 통과시키면 프로드 주위에 원형 자장이 발생하며 흐르는 전류의 직각 방향을 이룬다.이 방법에서는 전류에 평행한 결함 축 방향의 결함이 잘 검출된다.   시험품을 축 방향으로 직접 통전 하여 전류주위에 생기는 원형자장을 이용해서 자화 시키는 방법입니다. 이 방법에서는 전류에 평행한 결함 축 방향과 45。각도를갖는 결함이 잘 검출되며 축에 직각인 결함은 잘 검출되지 않습니다. ◈ 속이 빈 시험품의(RING형) 경우에는 전류 관통법으로 자화 합니다.   이 방법은 코일 또는 솔레노이드에 전류를 흘려 자화 시키는 방법으로 자력의 강도는 코일의 횟수 및 직경, 전류의 강도에 의해 좌, 우 된다. 선형자장에 의해 시험품을 자화 시키므로 횡 방향의 결함이 잘 검출된다. 또한 L/D비가 2이하(L:길이 D:직경)일 때는 코일법을 적용하지 않는 것이 바람직하며 길이가 직경보다 2배 이상 큰 것에 한다.   [원리] 탈자의 원리는 잔류 자장의 방향을 반대로 하여 자장의 강도를 줄이는 것을 반복하면 잔류 자장이 점점 감소하여 0 (Zero)이 된다. [방법] 1. 거리 이원방식 자분 탐상 장비 및 전용 탕자 장치에 전원을 동급한 상태에서 시험체와 검사물을 300mm이상 경리 시켜서 달자하는 방법 적용 : Yoke, 전류 관통, 축통전법, Coil Type 탈자장치 2. 전류 감쇠법 자분 검사에 사용되는 전류 값 보다 높은 전류값을 기준 값으로 하여 전류를 흐르고 있는 상태에서 장비의 전류 게이지를 연속 으로 다운하여 페아가 “0”이 되도록 전류를 감쇄하는 방법 [적용] Prod법, 전류 관통, 축통전법, Coil 법 ◈ 탈자를 필요한 경우 1) 잔류 자장이 나침반이나 측정계기에 영향이 미치는 경우 2) 회전제품에 잔류 자장으로 인해 쇳가루를 끌어당김으로 과도한 마모나 회전을 방해하는 경우 3) 표면 처리시 칩이 표면에 붙어 페인팅이나 도금 등을 방해할 우려가 있을 때 4) 전기 아크 용접 등 잔류 자장이 아크를 이탈시킬 우려가 있을 때 5) 자장에 의해 사용 중 영향을 받는 경우 ◈ 탈자가 필요하지 않을 때 1) 부품이 큐리점 이상으로 열처리하여 자성을 상실시킬 경우 2) 제품이 연철이거나 낮은 보자 성을 갖는 경우 3) 용접물, 대형주강품, 보일러 등 구조물일 경우 4) 공정 중 재 자분탐상을 실시하는 경우 5) 외부 누설자장이 없는 경우 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
