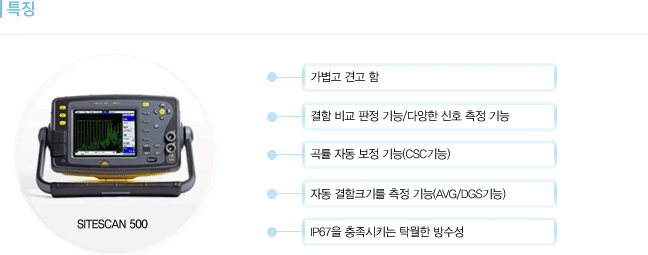

| SITESCAN 500 |
| 측정 범위 |
|
0-5mm up to 0-10000mm |
| 음파 속도 |
|
1,000-10,100 m/s |
| Probe 영점 |
|
0-999.999 ㎲ |
| 지 연 |
|
0-10,000mm in Steel |
| 감 도 |
|
0-110dB in 0.5/1/2/6/10/14/20dB Step |
| 펄서 |
|
Fixed 200 volts square wave |
| 뎀 핑 |
|
50, 400 Ohm |
| 펄스 반복 주파수 |
|
5-1000Hz |
| Active Edge |
|
Unique Active Edge Mode for improved near-surface resolution. |
| 정류 파형 |
|
Full Wave, +HW, -HW, RF |
| 주파수 범위 |
|
1.0-14MHz |
| 단위 |
|
mm or inches |
| 화면 표시 |
|
Color Transflective VGL TFT |
| 화면 크기 |
|
116.16×87.2 mm |
| Gates |
|
Two gates, +ve/-ve trigger alarms |
| 측정 모드 |
|
Depth/Trig/E-E/G-G/T-min |
| Panel 메모리 |
|
100 calibration Stores |
| A-Scan 메모리 |
|
800 Data stores |
| 두께 값 저장 |
|
Minimum 8,000 readings |
| Active Peak Memory |
|
활성화된 A-Scan의 다이내믹 패턴을 부석한 데이터 저장 |
| AGC 조정 |
|
YES |
| Auto-Cal |
|
YES - 2 point |
| 굴절각 측정 |
|
YES |
| DAC 표시 |
|
YES |
| CSC 보정 |
|
YES |
| Half Skip 표시 |
|
YES |
| TCG 보정 |
|
YES (Option) |
| BWE 보정 |
|
YES (Option) |
| B-Scan 검사 |
|
YES (Option) |
| AWS/API |
|
YES (Option) |
| IFT (물거리 보정) |
|
YES (Option) |
| SplitDAC & AVG/DGS |
|
YES (Option) |
| Encoder Connection |
|
D-Sub 15 connector |
| 크기/무게 |
|
H145×W255×D145㎜ /2.5㎏ |
| Help Key |
|
YES – for all functions |
| CASE |
|
IP67 |
| 출력 단자 |
|
USB & Video |
| Windows Software |
|
SDMS Lite(FREE), SDMS 3 (Optional Extra) |
