사 양 |
| Size (H x W x D) |
|
24.4 x 35.8 x 44.5Cm |
| Weight |
|
13.5Kg |
| Phased Array Connector |
|
2 Hypertronics |
| Phased Array Channels |
|
64/64PR |
| UT channels |
|
16 (TOFD 8channels) |
| Digitizing Frequency |
|
up to 100MHz |
| Amplitude Resolution(PA) |
|
8 or 16bit |
| Network interface |
|
High-speed(1Gb/s) |
| Maximum PRF |
|
30KHz |
| Global Data Throughput |
|
20MB/sec |
| Max.pulser Voltage |
|
200V (50 Ohm load) |
| Bandwidth (-3dB) |
|
from 0.25 to 20MHz |
| Dynamic Depth Focusing(DDF) |
|
YES |
| Focal Laws |
|
4096 |
| A-Scan length |
|
up to 256,000 |
| Recording rate A-Scan(512samp) |
|
200,000 16-bit or 40,00 8-bit A-scan/s |
| Encoder Interface |
|
6 quadrature type, 3 differential type |

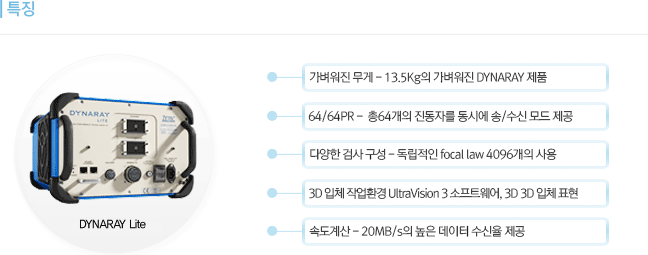

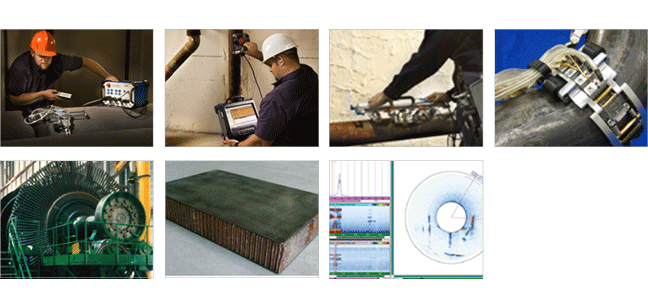

| 특 징 |
|
∙ 가벼워진 무게 - 13.5Kg의 가벼워진 DYNARAY 제품 라인의 고성능 모델
∙ 64/64PR - 최대 64개의 진동자 인식, 총64개의 진동자를 동시에 송/수신 모드 제공
∙ 다양한 검사 구성 - 복잡한 표면 형상에서 우수한 검사 품질을 위해, 형상의 변화에
따라 영역을 지정 분리,
각 영역에 독립적인 focal law 사용이 가능한 장비로
4096개의 focal laws 사용3D 입체 작업환경
∙ UltraVision 3 소프트웨어, 3D 검사체 구현, 수집 데이터의 3D 입체 표현 등
∙ 3D 작업환경 제공
∙ 속도계산 - 20MB/s의 높은 데이터 수신율 제공 |
DYNARAY Lite는 0.5MHz의 저주파수에서 20MHz 고주파 탐촉자 까지 200V의 출력 전압으로 운용할 수 있는 저중량의
64/64PR 시스템이다. DYNARAY와 동일한 위상배열 초음파 구성을 가지고 있어, 복잡한 표면의 검사체 검사를 효율적으로
할 수 있는 focal law을 수용한다. 16비트 진폭 해상도와 20Gb의 데이터 운용 능력을 가져, 보다 효과적인 검사를 지원하며,
복잡한 검사에도 적용할 수 있다.
새로운 UlaraVision 3 소프트웨어는 진보된 데이터 수집 및 평가 기능으로 DYNARAY Lite 시스템을 운용한다.
UltraVision 3 소프트웨어는 검사체를 3차원으로 쉽게 만들어 가시화 하는 3D 작업환경을 제공한다.
UltraVision 3 소프트웨어는 복잡한 검사 표면에 최적화 된 초음파를 가진 시켜 효율적 검사를 지원한다. |
