| 사 양 |
| Pulse Type |
|
Negative spike pulse ON T/R Connector |
| Pulse Supply voltage |
|
Adjustable 100V to 475V |
| Pulse Amplitude |
|
-180V into 50ohm typical |
| Pulse Duration |
|
25 ~ 150 ns |
| Damping |
|
28 ~ 128 ohm |
| Internal Triggering |
|
100 Hz ~ 5 Khz |
| External Triggering |
|
0 Hz ~ 5 Khz |
| Gain |
|
-14 ro +60 dB no inverting |
| Input Mode |
|
T/R, Through |
| Input Impedance |
|
Through Input connector : 128ohm |
| Band Width |
|
0.3 To 50 Mhz minimum (-3dB) |
| High pas s Filter |
|
0.3,1.0,5.0 or 12.5 Mhz |
| Low pass Filter |
|
7.5,15,25 or 50 Mhz |
| Output Impedance |
|
50 Ohm |
| RF Out voltage |
|
+/1 1v into 50 Ohm |
| Dimension |
|
98.4 x 176.6 mm ( H x W),not including PCI connector |

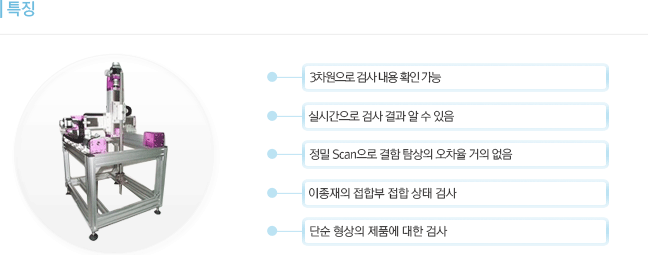

| Immersion Tank |
|
알루미늄 프로파일 & Tank |
| |
|
프로파일은 Immersion Tank 의 외형이며 전체 Frame에 해당한다. |
| |
|
소재를 반입 반출하는 무게를 감안하여 튼튼하게 제작한다. |
| |
|
외형크기: 1000mm (L) x 900mm (W) x 763mm (H) |
| |
|
AL Profile: KNP-8080L |
| |
|
Level Leg: M22 * 200L 4EA |
| |
|
Tank: 하부 , 측면 10mm 투명 PC |
| |
|
Tank 급수/배수 장치 |

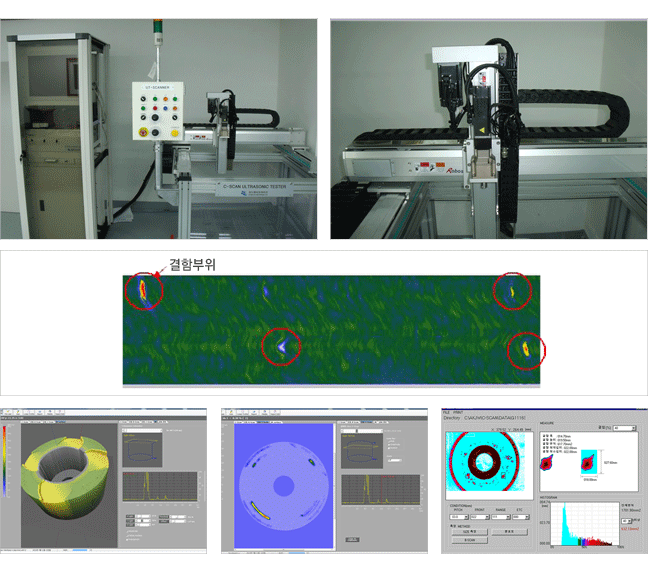

| Scan Area |
|
X 축 : 600, Y 축 : 500, Z 축 : 400, W : 0 ~ 360 도 |
| |
|
X축 기구부: RS-140-X10SS-ST600 Speed 500mm/S |
| |
|
Y축 기구부: RS-095-Y10SS-ST500 Speed 500mm/S |
| |
|
Z축 기구부: RS-086-Z05PR-ST400 Speed 250mm/S |
| |
|
W축 기구부: RBC-WA02A Speed 720°/S |
| |
|
X, Y, Z, W축 SERVO MOTOR: HF- KP23 200W |
| |
|
X, Y, Z,축 SERVO MOTOR DRIVE: MR-J3-20A |
| |
|
W축 SERVO MOTOR DRIVE: MR-J3-10A |
