접촉매질은 초음파가 탐촉자에서 시험체로 효과적으로 전달될 수 있도록 물, 글리세린, 기름 등을 시험체 위에 적용하면 탐촉자와 시험체 사이의공기를 제거해 주는 역할을 한다.
|
||

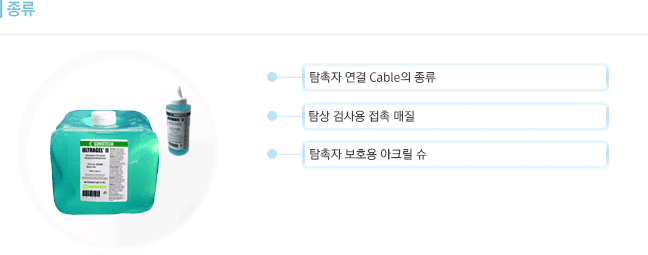

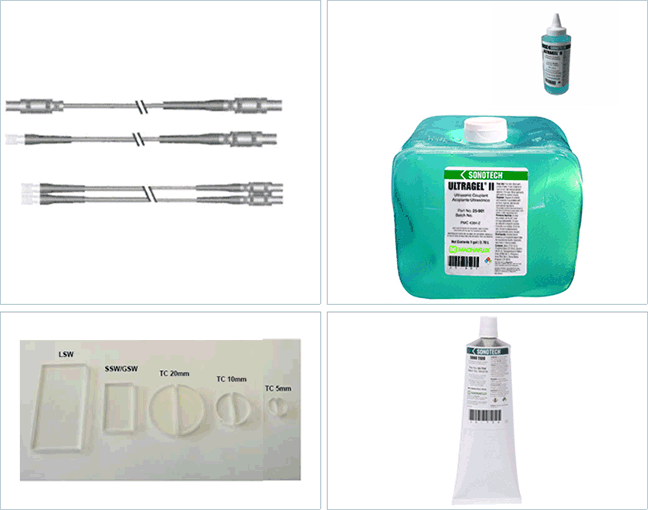

사진
케이블
접촉매질
보호막
첨부
 |
| 초음파 Cable 사 양 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cable Type | Transducer | Instrument | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PC-LZ (MPKL2) | LEMO-00 | LEMO-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PC-LL (PKLL2) | LEMO-1 | LEMO-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TPC-LZ (SEKG2) | 2 X LEMO-00 | 2 X LEMO-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PC-LL (PKLL2) | LEMO-1 | LEMO-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PC-LD (MPKM2) | Microdot | LEMO-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TPC-LD(SEKM2) | 2 X Microdot | 2 X LEMO-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PC-LS | Lemo 1 | Subvis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Connector | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Adaptor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
접촉매질은 초음파가 탐촉자에서 시험체로 효과적으로 전달될 수 있도록 물, 글리세린, 기름 등을 시험체 위에 적용하면 탐촉자와 시험 체 사이의 공기를 제거해 주는 역할을 한다. 탐촉자와 시험 체 사이에 공기가 있으면, 탐촉자나 시험 체와 공기와의 음향 임피던스 차이가 너무 커서 초음파의 전달을 방해하게 된다.

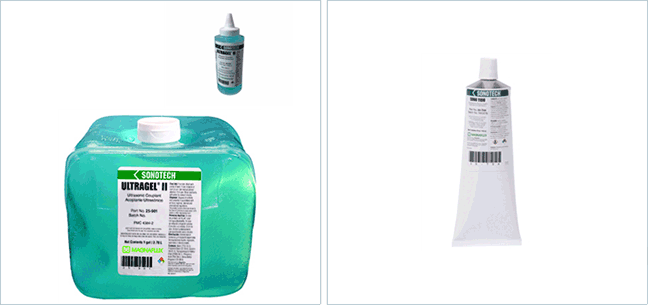

| 품 명 | 용량 | 특 징 | 비 고 |
|---|---|---|---|
| Ultragel II | 1 G/L | 광범위한 초음파탐상에 적용할 수 있는 접촉매질 | 일반용 |
| 5 G/L | |||
| Sono 600 | 4 oz (100g) | 다목적 고온용 접촉매질 | -18 ~ 371°C |
| Sono 1100 | 4 oz (100g) | 고온용 접촉매질 | 371 ~ 413°C |
| Pyrogel | 4 oz (100g) | 광범위한 범위의 고온용 접촉매질 | -45 ~ 429°C |

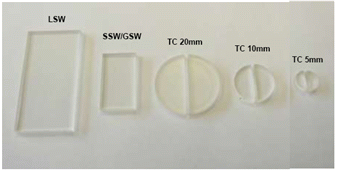

| 보호막 | |||
|
