| Reference Block |

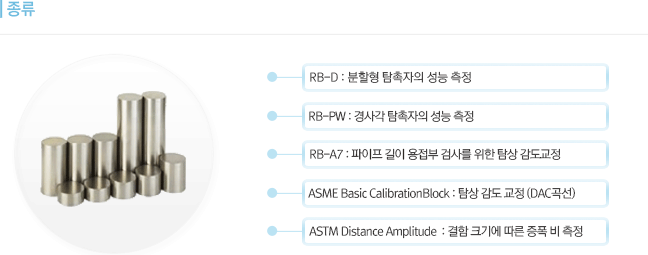

| 종 류 |
|
적용규격 |
|
적 용 |
|
용 도 |
 |
|
KS & JIS
RB-D |
|
분할형
수직 탐상 |
|
- 분할형 탐촉자의 성능 측정 |
 |
|
KS & JIS
RB-PW |
|
경사각
탐상 |
|
- 경사각 탐촉자의 성능 측정 |
 |
|
KS & JIS
RB-RA |
|
수직 탐상 |
|
- 원거리 분해능 측정 |
 |
|
KS & JIS
RB-RB |
|
수직 탐상 |
|
- 원거리 분해능 측정 |
 |
|
KS & JIS
RB-RC |
|
수직 탐상 |
|
- 원거리 분해능 측정 |
 |
|
KS &JIS
RB-RD |
|
경사각
탐상 |
|
- 원거리 분해능 측정 |
 |
|
KS & JIS
RB-4
(set of 7) |
|
경사각
탐상 |
|
- 탐상 감도 교정 (DAC곡선) |
 |
|
KS & JIS
RB-FBH |
|
분할형
수직 탐상 |
|
- 분할형 탐촉자의 성능 측정 |
 |
|
KS-RB-SDH |
|
수직
및
경사각
탐상 |
|
- 1진동자 집속 수직탐촉자 성능 측정
- 1진동자 집속 경사각탐촉자 성능 측정
- 2진동자 경사각 수직탐촉자 성능 측정 |
 |
|
KS & JIS
RB-IDH |
|
경사각
탐상 |
|
- 1진동자 집속 수직탐촉자 성능 측정
- 1진동자 집속 경사각탐촉자 성능 측정
- 2진동자 경사각 수직탐촉자 성능 측정 |
 |
|
KS & JIS
RB-TR47 |
|
경사각
탐상 |
|
- 탐촉자 유효 치수 측정용 |
 |
|
KS & JIS
RB-TR6 |
|
경사각
탐상 |
|
- 탐촉자 유효 치수 측정용 |
 |
|
KS & JIS
RB-A4 AL |
|
경사각
탐상 |
|
- 알루미늄 맞대기 용접부 검사를 위한
탐상 감도 교정 |
 |
|
KS & JIS
RB-A6 |
|
경사각
탐상 |
|
- 파이프 원둘레 용접부 검사를 위한
탐상 감도교정 |
 |
|
KS & JIS
RB-A7 |
|
경사각
탐상 |
|
- 파이프 길이 용접부 검사를 위한
탐상 감도교정 |
 |
|
KS & JIS
RB-A8 |
|
경사각
탐상 |
|
- 파이프 원둘레 용접부 검사를 위한
탐상 감도교정 |
 |
|
ASME
Basic Calibration
Block |
|
경사각
탐촉자 |
|
|
 |
|
ASTM
Distance Amplitude
(set of 19) |
|
수직
탐촉자 |
|
- 동일 크기 결함의 거리에 따른 감쇄 측정
- 결함 크기에 따른 증폭 비 측정 |
 |
|
ASTM
Distance/
Area Amplitude
(set of 10) |
|
수직
탐촉자 |
|
- 동일 크기 결함의 거리에 따른 감쇄 측정
- 결함 크기에 따른 증폭 비 측정 |
 |
|
ASTM
Area Amplitude (set of 8) |
|
수직
탐촉자 |
|
- 결함 크기에 따른 증폭 비 측정 |
