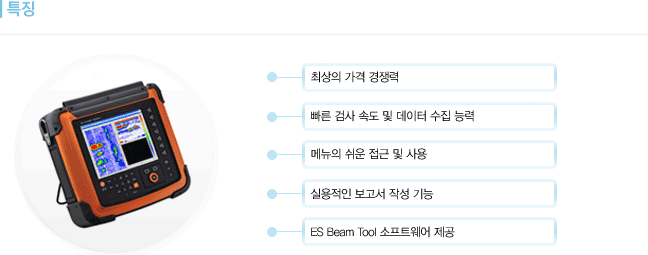

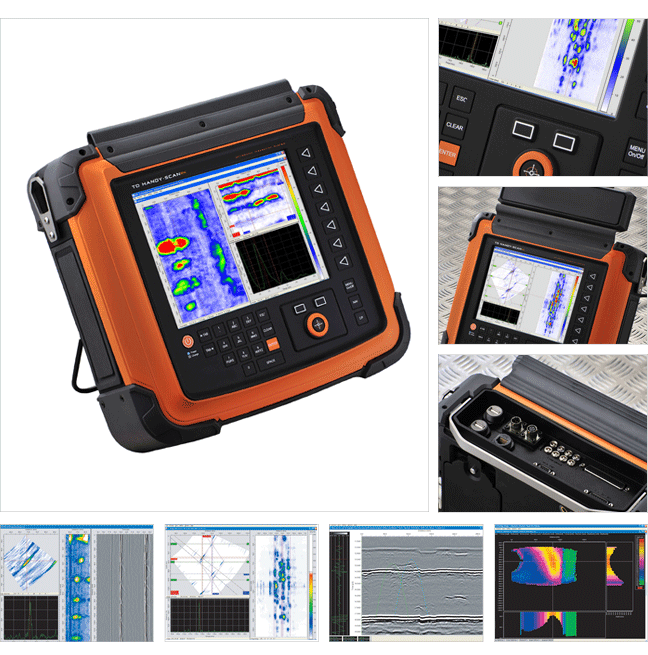

| Hardware |
| 시스템 옵션 |
| 64 Elements (D Type 78 way) |
| 32 Active 8 Conventional (Lemo 00) |
| |
| 전반적인 정보 |
| Focal Laws의 개수 |
|
1700최대 |
| 동적 깊이 초점 기능(DDF) |
|
Yes |
| |
| 디지털화 기능 |
| A/D 샘플링 주파수 |
|
Phased Array = 8Bit & 14Bit @ 100㎒
일반 UT = 8Bit & 14Bit @ 100㎒ |
| 시스템 대역폭(-3dB) |
|
Phased Array = 0.75㎒ to 25㎒
일반 UT = 0.75㎒ to 25㎒ |
| 펄스 반폭 주파수(PRF) |
|
최대 10㎑까지 적용 가능 |
| |
| Pulser |
| Pulser의 개수 |
|
64 |
| Active Pulser의 개수 |
|
1 ~ 32 |
| Pulser 딜레이 |
|
0㎲ ~ 20㎲ (2.5㎱ steps) |
| 출력 임피던스 |
|
6 Ohms |
| HT Pulse 모양 |
|
사각 파형 |
| HT Pulse 전압 |
|
Phased Array = 50 ~ 200V (1V Steps)
일반 UT = 50 ~ 200V (1V steps) |
| HT Pulse 폭 범위 |
|
0㎱ ~ 500㎱ (2.5㎱ steps) |
| Rise/fall 시간 |
|
< 5㎱ |
| |
| Receiver(수신) |
| 수신기의 개수 |
|
64 |
| 확성화 할 수 있는 개수 |
|
1 ~ 32 |
| 수신 딜레이 |
|
0㎲ ~ 20㎲ (2.5㎱ steps) |
| Gain 범위 |
|
P/E = 0 ~ 90㏈ (0.1㏈ steps), P/A=0 ~ 72㏈ (0.1㏈ steps) |
| Input 노이즈 레벨 |
|
2.5㎵(㎐) ,전체적 시스템 대역폭의 ½ |
| Input 임피던스 |
|
50 Ohms |
| |
| Dynamic Depth Focussing(동적 깊이 초점) |
| 동작 |
|
동적으로 최적 초점을 화면상에 구현 |
| 동작 범위 |
|
사용자가 직접 depth/range을 ㎜,㎲로 기입가능 |
| 성능 |
|
100㎒ 실시간 |
| |
| Receiver DAC Curve |
| 곡선의 개수 |
|
1 ~ 8 |
| Gain 변화 속도 |
|
최대 40㏈/㎲ |
| |
| Signal Averaging |
| 채널의 개수 |
|
All(128 software channels) |
| 평균 속도 |
|
실시간 2-256, 사용자 정의 |
| |
| Digital Signal Filtering |
| |
|
Probe Frequency (㎒) |
|
Narrow Band (㎒) |
|
Wide Band (㎒) |
|
Broad Band (㎒) |
|
|
|
|
|
|
|
|
|
Band Pass Filters
(-3㏈) |
|
1 |
|
0.75 - 1.5 |
|
0.75 - 4.0 |
|
0.75 - 25.0 |
|
|
|
|
|
|
|
|
|
2 |
|
1.0 - 3.0 |
|
0.75 - 4.0 |
|
0.75 - 25.0 |
|
|
|
|
|
|
|
|
|
4 |
|
2.0 - 6.0 |
|
0.75 - 8.0 |
|
0.75 - 25.0 |
|
|
|
|
|
|
|
|
|
5 |
|
2.5 - 7.5 |
|
0.75 - 10.0 |
|
0.75 - 25.0 |
|
|
|
|
|
|
|
|
|
7.5 |
|
1.5 - 11.25 |
|
0.75 - 15.0 |
|
0.75 - 25.0 |
|
|
|
|
|
|
|
|
|
10 |
|
5.0 - 15.0 |
|
2.5 - 20.0 |
|
0.75 - 25.0 |
|
|
|
|
|
|
|
|
|
15 |
|
10.0 - 20.0 |
|
5.0 - 25.0 |
|
0.75 - 25.0 |
|
|
|
|
|
|
|
|
|
20 |
|
15.0 - 25.0. |
|
0.75 - 25.0 |
|
0.75 - 25.0 |
Band Pass Filters
(-3㏈) |
|
|
|
|
|
|
|
|
|
No filter, 1-15㎒ (1㎒ steps) |
|
| |
| A-Scan 디지털 화 |
| A-Scan 채널당 포인트 |
|
채널당 8000 points |
| 채널 3당 게이트의 개수 |
|
3 overlapping hardware Gates |
| 게이트 시작점/폭 |
|
사용자에 의한 세팅(40㎱ steps) |
| Gate 기준 포인트 |
|
송신 펄스나 실질적인 인터페이스 에코 |
| 게이트당 저장 모드 |
|
A-Scans, 최고 깊이와 증폭 또는 멀티 저장 가능 |
| |
| Peak Processing |
| Peak 저장 모드 |
|
All Peaks, First Peak, Largest Peak/s, Loss Of Signal, Between |
| 임계값 설정 |
|
하드웨어 게이트당 5 ~ 100% (1% steps) |
| 게이트당 최고점의 개수 |
|
최대 16 |
| |
| Scanner Interface Ports(스캐너 인터페이스 포트) |
| Input 타입 |
|
Encoder, Potentiometer, Video Camera |
| Axis의 개수 |
|
2 axis, TTL 호환 |
| Encoder 인터페이스 |
|
TTL 호환, 5V @ 1A, 12V @ 0.4A |
| Potentiometer 인터페이스 |
|
0 ~ 2.5V, sampled at 100㎒ |
| 영상 Input |
|
1Vpp Composite |
| |
| PC (내부) |
| Operating System |
|
Windows7 |
| Processor |
|
Intel Atom N270 |
| Memory |
|
2GByte |
| Display Color |
|
TFT (Industrial type)8.4" |
| TFT Display 해상도 |
|
800 x 600 |
| 저장 능력 |
|
60GB SSD |
| Ports |
|
2 x USB, 1 x 10/100 Ethernet, 1 x Video |
| |
| 크기, 무게 & 환경 |
| 제품의 크기 |
|
270㎜ x 300㎜ x 110㎜ |
| 무게 |
|
5Kg |
| 등급 |
|
IP65 |
| 온도 |
|
0°C
~ 40°C (동작) -25°C ~ 85°C (보관) |
| |
| 배터리 성능 |
| 작동 시간 |
|
약 4 시간 |
| DC Input |
|
19V |
| AC Input |
|
90 ~ 260VAC @ 40 ~ 60Hz |
