| Hardware |
| 시스템 옵션 |
| 32/32/16 |
|
32 Elements, 32 Active, 16 Conventional |
| 64/32/16 |
|
64 Elements, 32 Active, 16 Conventional |
| 128/16/16 |
|
128 Elements, 16 Active, 16 Conventional |
| 128/32/16 |
|
128 Elements, 32 Active, 16 Conventional |
| 128/64/165 |
|
128 Elements, 64 Active, 16 Conventional |
| |
| 일반 사양(PHASED ARRAY) |
| Elements의 갯수 |
|
최대 128 Elements + 16 Conventional |
| Active Channels의 갯수 |
|
최대 128 |
| Focal Laws의 갯수 |
|
2000 |
| 동적 깊이 초점 기능(DDF) |
|
Yes |
| |
| 디지털화 기능 |
| A/D 샘플링 주파수 |
|
Phased Array = 10Bit @ 100㎒
일반 UT = 14Bit @ 200㎒ |
| 시스템 대역폭 |
|
(-3dB) Phased Array = 0.25㎒～25㎒ |
| 펄스 반폭 주파수(PRF) |
|
일반 UT = 0.25㎒ ~ 50㎒
최대 10㎑ |
| |
| Pulser |
| Pulser의 개수 |
|
16 /32 / 64 / 128 |
| Active Pulser의 개수 |
|
1 ~ 128 |
| Pulser 딜레이 |
|
0㎲ ~ 20㎲(2.5㎱ steps) |
| 출력 임피던스 |
|
6 Ohms |
| HT Pulse 모양 |
|
음극 사각 파형 |
| HT Pulse 전압 |
|
Phased Array = 50 ~ 200V in 5V Steps |
| HT Pulse 폭 범위 |
|
일반 UT = 50 ~ 200V (5V steps) |
| Rise/fall 시간 |
|
20㎱ ~ 500㎱(2.5㎱ steps) < 5㎱ |
| |
| 수신(Receiver) |
| 수신 가능 개수 |
|
16 / 32 / 64 / 128 |
| 활성화 할 수 있는 개수 |
|
1 ~ 128 |
| 수신 딜레이 |
|
0㎲ ~ 20/40㎲ (1㎱ steps) |
| 신호 대역폭(-3㏈) |
|
Phased Array = 0.25㎒ ~ 25㎒ |
| Gain 범위 |
|
일반 UT = 0.25㎒ ~ 50㎒ |
| Gain 직선성 |
|
0㏈ ~ 100㏈(0.1㏈ steps) |
| 입력 노이즈 레벨 |
|
0.5㏈ (일반적으로) |
| 입력 임피던스 |
|
2㎵/(㎐) 1/2 (일반적으로) across full system band width 50 Ohms |
| |
| 동적 깊이 초점(Dynamic Depth Focussing) |
| 동작 |
|
동적으로 최적의 초점을 화면상에 구현 |
| 동작 범위 |
|
사용자가 직접 depth/range을 ㎜ ,㎲로 기입가능 |
| 성능 |
|
100㎒ 실시간 |
| |
| 전원 요구 |
| DC Input |
|
20V ~ 24VDC @ 40W (Operating), 100W |
| AC Input |
|
90 ~ 260VAC @ 40 ~ 60㎐ |
| |
| 시간축 보정 (TCG) |
| 곡선의 개수 |
|
1 ~ 8 |
| Gain 범위 |
|
0 ~ 80㏈ (0.1dB steps) |
| Gain 변환율 |
|
최대 40㏈/㎲ |
| |
| 아날로그 신호 필터링 |
| High Pass Filters |
|
(-3㏈) 0.25, 0.5, 0.75,1.0, 2.5, 5, 10 |
| Low Pass Filters |
|
(-3㏈) 1, 2.5, 5.0, 7.5, 10, 15, 20, 25, 30,35,40,50 |
| Post Rectification Filters |
|
(-3㏈) No filter, 1, 2, 3, 4, 5, 6, 7㎒ |
|
| A-Scan 디지털화 |
| A-Scan 채널당 포인트 |
|
8000 |
| 샘플링 딜레이 |
|
0 -10㎳, (10㎱ steps) @ 100㎒(샘플링비율) |
| 채널 3당 게이트의 개수 |
|
hardware Gates |
| 게이트 시작점/폭 |
|
사용자에 의한 세팅(10㎱ steps) |
| Gate 비교 포인트 |
|
송신 펄스 또는 금속 재질에 따른 인터페이스 에코 |
| 게이트 저장 모드 |
|
A-Scans, 최고 깊이나 너비 |
| 데이터 저장 속도 |
|
초당 6MByte |
| |
| Signal Averaging |
| 채널의 개수 |
|
All |
| 평균성능 |
|
초당 1억 points |
| 평균 속도 |
|
실시간 1-256, 사용자 정의 |
| |
| Peak Processing |
| Peak 저장 모드 |
|
All Peaks, First Peak, Largest Peak/s, Loss Of Signal |
| 두께 측량 모드 |
|
Thinnest/Thickest/Between Peaks |
| 임계값 설정 |
|
Hardware Gate당 5 ~ 100% (1% steps) |
| 게이트당 최고점의 개수 |
|
16 |
| |
| 스캐너 인터페이스 포트 |
| Input 타입 |
|
Encoder, Potentiometer, Video Camera, Temperature |
| Axis의 개수 |
|
2 TTL 호환 |
| Limit Inputs의 개수 |
|
4, TTL 호환 |
| Encoder 인터페이스 |
|
TTL 호환, 5V @ 1A, 12V @ 0.4A |
| 온도 Inputs |
|
RTD. 2 혹은 4 wire |
| Potentiometer 인터페이스 |
|
0 ~ 2.5V, sampled at 100Hz |
| 영상 Input |
|
1Vpp Composite |
| |
| Motor Drive (내부) |
| Motor타입 |
|
DC Servo, 12Volts 혹은 24Volts |
| Current Drive |
|
2Amps (연속) 최대 4Amps (최고점) |
| Current Limit |
|
소프트웨어상에서 정의 |
| |
| PC (내부) |
| Operating System |
|
Windows7 Professional |
| Processor |
|
Celeron 1GHz |
| Memory |
|
1GByte |
| Display Color |
|
TFT (Industrial type) |
| TFT Display 해상도 |
|
1024 x 768 |
| Hard Disk |
|
80GBytes |
| Ports |
|
4 x USB, 1 x 10/100 Ethernet, 1 x Video |
| |
| 크기, 무게 & 환경 |
| 제품의 크기 |
|
360㎜ x 300㎜ x 86㎜ |
| 무게 |
|
7㎏ |
| 등급 |
|
IP54 |
| 온도 |
|
0°C ~ 40°C (동작 온도)/ -25°C ~ 85°C (보관 온도) |
| |
| 전반적 특징 |

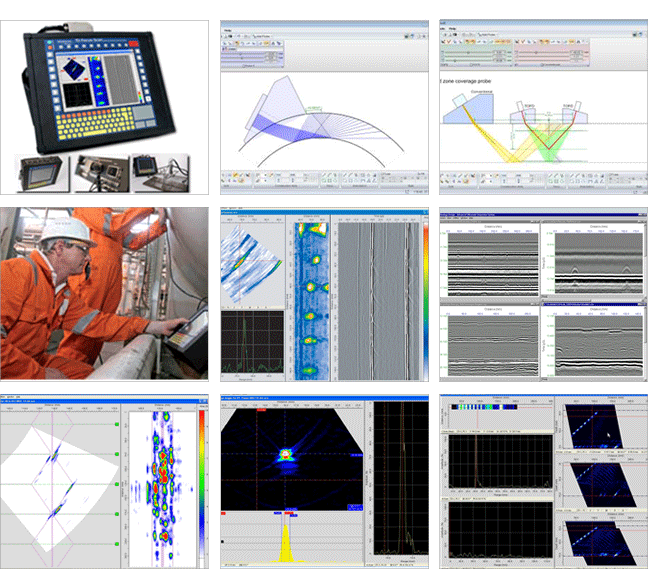

∙ Phased Array/TOFD/펄스에코에 대한 독립적인 동시 데이터 수집 가능(한 화면에 재현 가능).
∙ 사용자에 의한 용접 형태 설정 가능.
∙ 실시간으로 A, B, C와 D-Scan 이미지들을 사용자에 의한 변환 가능.
∙ 다양한 TCG 곡선.
∙ 보고서 양식 내장(인쇄 미리보기 및 사용자에 따라 원하는 형태의 보고서 작성 가능).
∙ Full cursor는 깊이점과 진폭 그리고 X,Y Position을 분석함.
∙ 듀얼, 단일 및 엔코더/모터 드라이브를 지원함.
∙ 모든 Windows 응용 프로그램상의 비트맵 이미지 전송.
∙ 8 혹은 14 bit Data수집. (Phased array/Pulse Echo) |
| |
| Phased Array |
∙ 사용자에 의한 빔 각도 및 초점 거리, Spot 사이즈 조절가능.
∙ 고정 각도 및 부채꼴 스캔 가능.
∙ 동적 깊이 초점(DDF)기능을 내장하고 있을 뿐만 아니라, 사용자에 의해 범위 설정 가능.
∙ 2000 Focal laws.
∙ linear probe 및 wedge 타입에 대한 정보 내장(원 터치 설정 가능).
∙ S-Scan 및 고정 각도에 대한 Focal Law 진폭 가능.
∙ Beam의 위상변화를 조절하는 기능.
∙ ES BEAM TOOL상에서 작업한 셋업에 대한 빠른 적용(IMPORT) 가능 |
| |
| Pulse Echo |
∙ 전송과 수신의 매개변수를 독립적으로 제어가능.
∙ Corrosion Mapping(부식 측정 모드)를 위한 B/C-scan 지원.
∙ Echo 또는 Tx Pulse를 포함한 Trigger reference 모드 지원.
∙ Multiple peak data storage modes(Full 또는 사용자에 정의에 의한 A-Scan 데이터 저장 포함). |
| |
| TOFD |
∙ 매우 빠른 검사 속도 초당 최대 400mm.
∙ 다중, 즉 TOFD 및 펄스 에코 채널을 동시에 구현 및 검사 가능.
∙ 결함과 균열에 대한 완벽한 이미지 분석 기능 내장.
∙ 실시간 다중 신호에 대한 최상의 화질 및 품질.
∙ 선형, 스트레이트, 종합 초점 기법 (SAFT)
∙ 파일 유틸리티는 데이터를 텍스트 파일로 접합, 분할, 분할 저장, 전환하여 준다. |
| |
| 용접 영역 식별 |
∙ 초당 최고 200㎜까지의 빠르고 정밀한 검사.
∙ TOFD/시간/진폭/MAP 화면 지원
∙ Couplant 체크를 한번에 가능함.
∙ 용접 부분 스트립 스캔으로써의 검사 데이터 수집 가능.
∙ 통합 TOFD 분석.
∙ 장비내의 다양한 PROBE 및 웻지에 대한 정보 내장. |
