| 사 양 |
| Dimension (W x H x D) / Weight |
|
30 x 22 x 45Cm / 12Kg |
| UT channels |
|
2, 4, 8 |
| Digitizer (A/D) |
|
8 or 12 bit, 100MHz |
| A-Scan length (points) |
|
20 to 16,328 |
| Rectification |
|
Digital |
| Smoothing(video filter) |
|
Digital |
| Global data rate |
|
>5MB/sec |
| 특 징 |
|

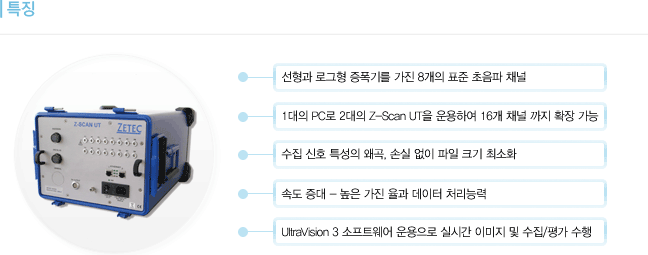

∙ Up to 8채널 - 선형과 로그형 증폭기를 가진 8개의 표준 초음파 채널
∙ 듀얼 작동 모드 - 1대의 PC로 2대의 Z-Scan UT을 운용하여 16개 채널 까지 확장 가능
∙ 실시간 데이터 압축 - 수집 신호 특성의 왜곡, 손실 없이 파일 크기 최소화
∙ 속도 증대 - 높은 가진 율과 데이터 처리능력
∙ 탄력적인 스캐너 부착 및 호환성
∙ UltraVision 3 소프트웨어 운용으로 실시간 이미지 및 수집/평가 수행 |
| |
| Recording rate |
| A-Scan |
|
4,800 12-bit or 9600 8bit A-scan/s² |
| Peak data |
|
35,000 peak/s |
| C-Scan |
|
35,000 C-scan pnts/s |
| Real-time data compression |
|
YES |
| Real-time averaging |
|
1,2,4,8 and 16 |
| |
| Dynamic range (gain 0 dB) |
| Linear |
|
54dB |
| Logarithmic |
|
74dB |
| Pulse output voltage |
|
1-300V |
| |
| 고성능의 Conventional UT |
ZETEC의 Z-Scan UT는 힘과 휴대성을 요구하는 다양한 초음파검사 적용에 있어 성능이 뛰어난 시스템이다.
Z-Scan UT의 높은 호환성으로 스캐너에 쉽게 접속 할 수 있는 초음파 데이터 수집 시스템이다.
Z-Scan UT는 수동 및 자동 스캐너를 이용한 일반 초음파 또는 TOFD 검사에 적합한 시스템이다.
Z-Scan UT는 실시간 데이터 압축 및 평균화 기능이 있다. ZETEC의 스캐너와 접속, 우수한 데이터 수집 및 분석 능력을 위해
UltraVision 3 소프트웨어에 의해 운용된다. 봉인된 케이스는 오염된 지역이나 거친 환경에서 사용 유지가 용이하다.
듀얼 모드는 하나의 UltraVision 3 소프트웨어로 2개의 Z-scan UT를 동시에 사용하는 것이 가능하다.
결과적으로 16개 채널을 한 번에 하나의 소프트웨어로 운용 될 수 있는 검사 시스템이다.
Averaging, Rectification, Smoothing, Data compression, Multi-peak operating 등의 다양한 데이터 처리기능들이
Z-Scan UT와 함께 이용이 가능하다.
실시간 수집 수행능력의 저하 및 손실 없이 이런 일련의 데이터 처리기능들을 사용 할 수 있다. |
