일반 PROBES		HOME > PRODUCTS > UT > 일반 PROBES

경사각 PROBE

경사각탐촉자는 시험체내로 입사할 때 굴절이 발생하고 제작 설계 단계에서 굴절각을 설정하여 제작되며 모든 용접부의 내부 결함을 검출 및 파이프의 내외면 표면 결함 검출에도 적용한다. 검사재의 두께에 따라 굴절 각도를 구분하여 사용한다.

종류

KDE

Sonatest

Phoenix

첨부

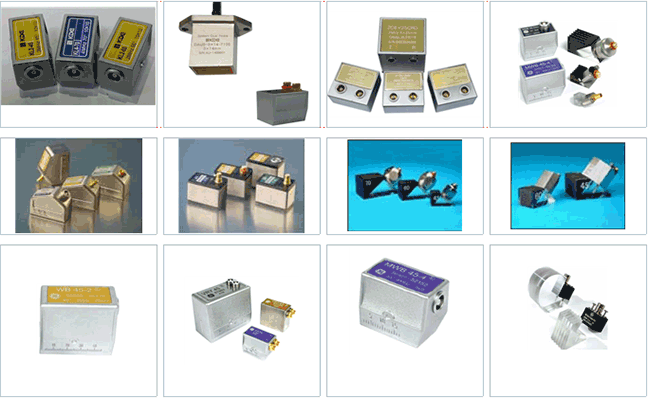

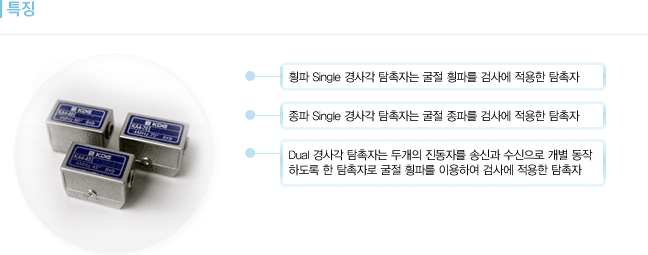

경사각 탐촉자의 구분

1) 횡파 Single 경사각 탐촉자 : 굴절 횡파를 검사에 적용한 탐촉자
2) 종파 Single 경사각 탐촉자 : 굴절 종파를 검사에 적용한 탐촉자
3) Dual 경사각 탐촉자 : 두개의 진동자를 송신과 수신으로 개별 동작하도록 한 탐촉자로 굴절 횡파를 이용하여 검사에 적용한 탐촉자

적용

모든 용접부의 내부 결함을 검출 및 파이프의 내외면 표면 결함 검출에도 적용한다.
검사재의 두께에 따라 굴절 각도를 구분하여 사용한다.
1) 횡파 Single 경사각 탐촉자 : 강재 용접부 검사에 적용한 탐촉자
2) 종파 Single 경사각 탐촉자 : 스텐레스스틸과 같은 감쇄가 심한 소재의 용접부 검사에 적용한 탐촉자
3) Dual 경사각 탐촉자 : 주로 정확한 결함 길이 측정을 위해 사용 하는 탐촉자

경도양행 수직 탐촉자

• 사각탐촉자 Angel Beam shear wave direct contact probes

Model : KN Series
진동자 재질 : 세라믹, Band Width : 50 ~ 65%

Order Code	F MHz	D mm	β Deg

KN 5-45	5	5 X 5	45

KN 5-60	5	5 X 5	60

KN 5-70	5	5 X 5	70

Model : KA Series
진동자 재질 : 세라믹, Band Width : 50 ~ 65%

Order Code	F MHz	D mm	β Deg

KA 2-45	2	8 x 9	45

KA 2-60	2	8 x 9	60

KA 2-70	2	8 x 9	70

KA 4-45	4	8 x 9	45

KA 4-60	4	8 x 9	60

KA 4-70	4	8 x 9	70

Model : KL Series
진동자 재질 : 세라믹, Band Width : 50 ~ 65%

Order Code	F MHz	D mm	β Deg

KL 2-45	2	10 x 10	45

KL 2-60	2	10 x 10	60

KL 2-70	2	10 x 10	70

KL 4-45	4	10 x 10	45

KL 4-60	4	10 x 10	60

KL 4-70	4	10 x 10	70

Model : KB Series
진동자 재질 : 세라믹, Band Width : 50 ~ 65%

Order Code	F MHz	D mm	β Deg

KB 2-45	2	14 x 14	45

KB 2-60	2	14 x 14	60

KB 2-70	2	14 x 14	70

KB 4-45	4	14 x 14	45

KB 4-60	4	14 x 14	60

KB 4-70	4	14 x 14	70

Model : KR Series
진동자 재질 : 세라믹, Band Width : 50 ~ 65%

Order Code	F MHz	D mm	β Deg

KR 2-45	2	16 x 16	45

KR 2-60	2	16 x 16	60

KR 2-70	2	16 x 16	70

KR 4-45	4	16 x 16	45

KR 4-60	4	16 x 16	60

KR 4-70	4	16 x 16	70

KW Series
진동자 재질 : 세라믹, Band Width : 50 ~ 65%

Order Code	F MHz	D mm	β Deg

KW 1-45	1	20 x 22	45

KW 1-60	1	20 x 22	60

KW 1-70	1	20 x 22	70

KW 2-45	2	20 x 22	45

KW 2-60	2	20 x 22	60

KW 2-70	2	20 x 22	70

KW 4-45	4	20 x 22	45

KW 4-60	4	20 x 22	60

KW 4-70	4	20 x 22	70

DLA Series
진동자 재질 : 세라믹, Band Width : 50 ~ 65%

Order Code	F MHz	D mm	β Deg

DLA2PA45	2	10x18	30.0

DLA2PA60	2	10x18	28.0

DLA2PA70	2	10x18	28.0

DLA2P CRD	2	6x25	18.0

DSA4PA45	4	5x10	22.0

DSA4PA60	4	5x10	20.0

DSA4PA70	4	5x10	20.0

SONATEST 사각 탐촉자

Model : SA Series
진동자 재질 : 세라믹, Band Width : 40 ~ 50%

Order Code	F MHz	D mm	β Deg

SA1-45	1	?	45/90

SA2-35	2	10X10	35/38/40/45/50/55/60/70/80/90

SA5-35	5	8X10	35/38/40/45/55/60/70/80/90

HSA1-45	1	?	45/60

HSA2-45	2	?	45/60/70

HSA4-60	4	?	60/70

SAK10/1	Replacement shows for SA series transducers (pack of 10 with adhesive)

Model : LSA Series
Medium-damp, 높은 침투의 대형 크리스탈 프로브. 교체하여 착용할 수 있는 플레이트.

Order Code	F MHz	D mm	β Deg

LSA1-35	1/2/4	20X20	35

LSA2-38	2	20X20	38

LSA2-40	2	20X20	40

LSA1-45	1/2/4	20X20	45

LSA1-60	1/2	20X20	60

LSA1-70	1/2/4	20X20	70

LSA1-90	1/2/4	20X20	90

SASK 20/1	Replacement shows for SA series transducers (pack of 10 with adhesive)

Model : CDA Series
Medium-damped, 2진동자 프로브. 종파 버전 이용 가능

Order Code	F MHz	D mm	β Deg

CDA2-38	2/5		38

CDA2-45	2/4/5		45

CDA5-45 HTS	5		45 (High Temperature)

CDA5-50	5		50

CDA5-55	5		55

CDA2-60	2/5		60

CDA2-70	2/4/5		70

Model : Orion Series
옆의 다각형의 영향을 최소화한 원형의 크리스탈을 가진 높은 사양의 프로브.

Order Code	F MHz	D mm	β Deg

ORION2-38	2		38/45/60/70/80

ORION4-30	4		30/35/38/45/60/70/80

ORION4-90	5		Surface shear wave wedge

Model : SAO Series
인체공학적으로 지어진 고급의 정사각 크리스탈 프로브.

Order Code	F MHz	D mm	β Deg

SAO1-90 ZR	1		Surface shear wave wedge

SAO2-38	2		38/45/60/

SAO2-90	2		Surface shear wave wedge

SAO4-35	4		35/38/45/60/70/80

SAO4-90	4		Surface shear wave wedge

  Model : SS Series (Standard Shearwave Transducers)
  Rectangular transducers, for use with separate wedges.
  Particularly suitable for AWS code-compliant inspection.
  분리된 웨지로 사용하기 위한 직사각 탐촉자. 특히 AWS 코드를 따르는 검사를 위해 적합하다.

Order Code	F MHz	D mm	β Deg

SSR/SSG 50501	1/2.25/5	1/2"x1/2"

SSR/SSG 50101	1/2.25/5	1/2" x 1"

SSR/SSG 62621	1/2.25/5	5/8"x5/8"

SSR/SSG 75751	1/2.25/5	3/4"x3/4"

  Model : MS Series (Miniature Shear Wave Transducers)
  Miniature transducer for use with separate wedges.
  분리된 웨지를 가지고 사용하는 초소형의 탐촉자.

Order Code	F MHz	D mm	β Deg

MSR/MSG 2525	2.25/5/10	1/4"

MSR/MSG 5025	2.25/5/10	1/2"

MSR1250	5	1/8"

MSG1810	10	3/16"

  Model : QC Series (Quick Change )
  Screw-in transducer for use with separate wedges.
  분리된 웨지를 가지고 사용하는, 나사를 조여서 끼우는 탐촉자.

Order Code	F MHz	D mm	β Deg

QCG 5025	2.25	3/8"

QC 3750	5	3/8"

QCG/QCR2525	2.25/5/10	1/4"

QCG/QCR/QCHR5025	2.25/5/10	1/2"

  Model : MAP Series(Miniature Angle Beam Potted transducers) /
  MMAP Series (Micro-Miniature Angle Probes)
  Smallest possible size for access in confined areas, and when testing thin sections.
  가느다란 부분을 검사할 때나, 좁고 사방이 막힌 지역에 접근하기 위한 가장 작은 사이즈 가능.

Order Code	F MHz	D mm	β Deg

MAP182545	2	3/16"	45/60/70

MAP252545	2	1/4"	45/60/70

MAP185035	5	3/16"	35/38/40/45/60/70/90

MAP255030	5	1/4"	35/38/40/45/60/70/90

MAP375070	5	3/8"	70

MAP251038	10	1/4"	38/45/60/70

MMAP125045	5	1/8"	45/60/70

MMAP185045	5	3/16"	45/60/70

MMAP121045	10	1/8"	45/60/70

MMAP181045	10	3/16"	45/60/70

MMAP121545	15	1/8"	45/60/70

GE 사각 탐촉자

Model : WB Series

Order Code	F MHz	D mm	β Deg

WB45-1	1	20X22	45

WB60-1	1	20X22	60

WB70-1	1	20X22	70

WB35-2	2	20X22	35

WB45-2	2	20X22	45

WB60-2	2	20X22	60

WB70-2	2	20X22	70

WB80-2	2	20X22	80

Model : SWB Series

Order Code	F MHz	D mm	β Deg

SWB45-2	2	14x14	45

SWB60-2	2	14x14	60

SWB70-2	2	14x14	70

SWB45-4	4	14x14	45

SWB60-4	4	14x14	60

SWB70-4	4	14x14	70

Model : MWB Series

Order Code	F MHz	D mm	β Deg

MWB45-2	2	8x9	45

MWB60-2	2	8x9	60

MWB70-2	2	8x9	70

MWB35-4	4	8x9	35

MWB45-4	4	8x9	45

MWB60-4	4	8x9	60

MWB70-4	4	8x9	70

MWB80-4	4	8x9	80

Model : WRY Series

Order Code	F MHz	D mm	β Deg

WRY45	1.5	24	45

WRY70	1.5	24	70

WSY45-4	4	10	45

WSY60-4	4	10	60

WSY70-4	4	10	70

Model : K5K Series

Order Code	F MHz	D mm	β Deg

VS45	4	3.5x10	45

VS60	4	3.5x10	60

VS70	4	3.5x10	70

Phoenix 사각 탐촉자

1. Phoenix

Model : SW Series (Single Crystal Shear Wave Transducers)

Model : ASW Series (Automated Testing Single Crystal Shear Wave Transducers)

Model : SMS Series (Sub Miniature Single Crystal Shear Wave Transducers)

Order Code	F MHz	D mm	β Deg

SMS 2.25/A	2.25	5 X 5	38,40,45,60,70

SMS 5/A	5	5 X 5	38,40,45,60,70

SMS 7.5/A	7.5	5 X 5	38,40,45,60,70

Model : TSW Series (Twin Crystal Shear Wave Transducers)

Order Code	F MHz	D mm	β Deg	Connector

TSW 2/A	2	4 X 8	38,45,60,70	Subvis

TSW 4/A	4	4 X 8	38,45,60,70	Subvis

*TBP 5/A	5	3 x 6	38,45,60,70	Lemo

*TBP 5/A	5	3 x 6	38,45,60,70	BNC

*TBP - Boiler probe with integral 2m lead

Model : ATSW Series (Automated Twin Crystal Shear Wave Transducers)

Model : GSW Series (Shear Wave Gold Series Transducers) - Stainless Steel Case

Order Code	F MHz	D mm	β Deg

GSW 2/A	2/4	8 X 9	38,45,60,70

GSW 4/70 Forward Emission	4	8 X 9	70

GTW 2/A	2/4	8 X 9	38,45,60,70

Model : AGSW Series (Automated Testing Shear Wave Gold Series Transducers)

Order Code	F MHz	D mm	β Deg

AGSW 2/A	2/4	∅10	38,45,60,70

AGSW 2/A	2/4	8 x 9	38,45,60,70

AGTW 2/A	2/4	4 X 8	38,45,60,70

Model : FSW Series (Focused Contact Shear Wave Transducers)

Order Code	F MHz	D mm	β Deg

FSW 1/30/A	1	30	38,45,60,70

FSW 2/25/A	2	25	38,45,60,70

FSW 4/20/A	1	20	38,45,60,70
