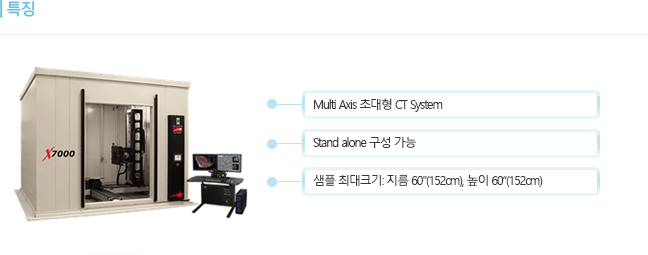

X7000 X-ray & CT System 모듈형의 견고한 시스템 | ||
X7000은 NSI에서 제안하는 가장 큰 시스템입니다. X-ray 튜브와 디텍터축의 독립 이동이 가능하여 긴 제품 검사의 탁월함을 보여줍니다. 이 시스템은 복합재, 주조물, 파이프, 튜브, 용접 및 이와 유사한 부품 검사에 적합합니다. | ||
구 분 | X7000 | |
---|---|---|
X-ray 선원 | 전압 범위 | 10kV - 450kV |
종류 | 마이크로포커스, 미니포커스, 오픈튜브, 트랜스미션 또는 디렉셔널 듀얼튜브 구성 옵션 | |
초점 크기 | < 1㎛ | |
X-ray 디텍터 | 종류 | 평판(FPD), 선형 다이오드 어레이 (LDA) 듀얼 디텍터 구성 옵션 |
사이즈 | 평판 최대 16'' x 16'' (40cm x 40cm) LDA 사이즈 최대 36"(91cm) | |
샘플적재 | 크기 및 중량 | 지름 60” (152cm) x 높이 60” (152cm) 362kg |
구동축 | 총 구동축 수 | 6축 |
초점 거리 | 72’’ (182cm)까지 가변 | |
수직 | 60" (152cm) | |
수평(X축) | 48" (123cm) | |
기울기 | ±20° | |
회전 | 360° | |

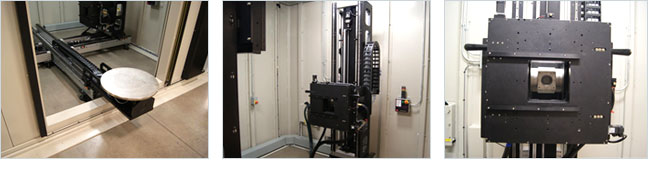

기타 | 조이스틱 컨트롤, CNC제어 측면 디텍터 모션, 긴 제품 스캐닝을 위한 추가 X축 인체 공학적 제품 로딩/언로딩을 위해 회전 스테이지 캐비닛 외부 배출 | |
캐비닛 | 크기 | 4,850(L) x 3,300(W) x 3,480(H)mm |
특징 | 덮개있는 케이블 엑세스 포트, 인테리어 조명, 60”x90” (172cmx228cm) 전원식 양문형 슬라이딩 도어, 내부 카메라 모니터링 시스템, 안전 라이트 커튼 | |
시스템 역량 |
|
|
CT 소프트웨어 |
|
CT의 기능은 아래와 같습니다
CT 촬영을 위해서는 아래와 같이 X-ray 선원축과 X-ray 디텍터축 사이에 360° 회전 턴테이블의 구조를 갖습니다.
제품을 360° 회전하는 동안 X-ray를 조사하여 디텍터로 수집된 영상을 3차원으로 재구성 합니다.
이렇게 재구성 된 3차원 렌더링을 소프트웨어(뷰어)상에서 원하는 방향으로 절단하여 보여지는 2D 슬라이스 영상을 통해 중첩없는 영상분석을 진행할 수 있습니다. 3차원 랜더링에 표면처리(surfacing)를 하면 역설계용 데이터를 STL파일 포맷으로 추출하여 CAD 파일로 변환할 수 있습니다.
어플리케이션 | 이미지 | 동영상 |
---|---|---|
Additive Manufacturing (적층가공) |
||
Aerospace (항공우주) |
||
Automotive (자동차) |
||
Casting (주물) |
||
Dental (치기공) |
||
Electronics (전자기술) |
||
Food (식품) |
||
Manufacturing (제조) |
||
Medical Devices (의료기기) |
||
Military & Defense (방위산업) |
||
Plastic (플라스틱) |
어플리케이션 | 추천 시스템 | ||||||
---|---|---|---|---|---|---|---|
CXMM | ImagiX | X25 | X50 | X5000 | X6000 | X7000 | |
Additive Manufacturing (적층가공) | O | O | O | O | O | ||
Aerospace (항공우주) | O | O | O | O | O | ||
Automotive (자동차) | O | O | O | O | O | ||
Casting (주물) | O | O | O | O | O | ||
Dental(치기공) | O | O | O | O | |||
Electronics(전자기술) | O | O | O | O | O | ||
Food(식품) | O | O | O | O | |||
Manufacturing(제조) | O | O | O | O | O | O | O |
Medical Devices(의료기기) | O | O | O | O | O | ||
Military & Defense (방위산업) | O | O | O | O | O | ||
Plastic (플라스틱) | O | O | O | O | O | O |
