| Constant Potential X-ray System |
| X-ray Control Unit |
|
Micro Process 제어 |
| Power Supply |
|
편도 : 1~999M
High Voltage transformer에 전압을 공급 |
| High Voltage Generator |
|
Cable은 X-ray tube와 연결 |
| Metal Ceramic X-ray tube |
|
고압 공급에 의해 X-ray 발생 |
| Cooling system |
|
냉각 시스템 |
| Image Intensifier Video Chain : Image Intensifier와 CCD Video camera로 구성 |
| Image Process : 입력된 Video Image가 가장 효과적으로 영상 강화시키는 장치 |
| Hard copy unit & Video tape recorder : 검사부위 전체 VTR녹화 및 결함부 Copy 판독 |

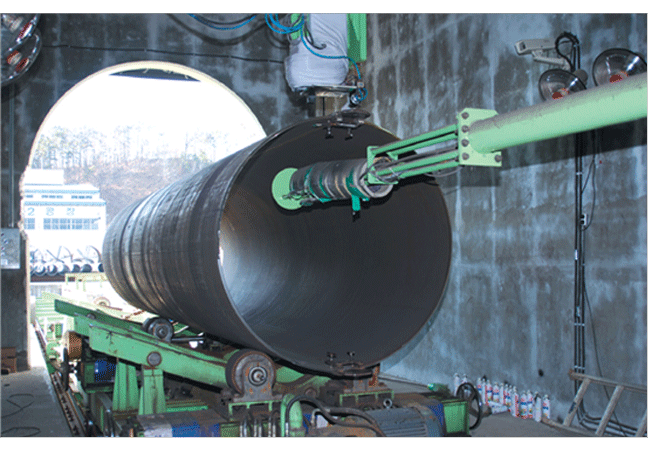

| X-ray Protection concrete room engineering : 차폐 설계된 검사실 |
| Tracker : 용접부, 검사부위를 레이저로 주사하여 정확한 위치 |
| Transport Car : 레일 등을 이용하여 피검사물 이동(Receiver, Kicker, Turning etc) |
| Image intensifier manipulator : X-ray Tube를 상하로 이송 |
| X-ray tube manipulator : 검사 공간이 협소한 장소에 설치 사용 |
| Electrical Wiring & Power rack : 시스템 작동을 위한 전기장치를 설계 제작 |
| System controller with software : 기계장치와 영상장치 제어 |
| 6 Channel CCTV System : 검사실 내, 외부 감시 카메라 |
| Defect marking unit : 결함 검출 시 경보 신호 발생 및 Paint gun으로 결함표시 |
