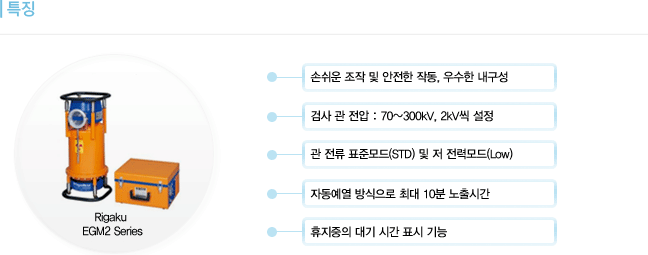

Rigaku EGM2 Series | ||
항공기, 조선소, 자동차산업, 중장비제조, 교량과 같은 분야에 적용될 사용하며, 단방향의 발생기로, 70kV에서 300kV 3종류의 관 전압 범위를 가진 장비를 가지고 있다. |
||
![]() |
![]() |
![]() |
||||||
GENERATOR | ||||||
RF-200EGM2 | RF-250EGM2 | RF-300EGM2 | ||||
kV 조정 | 70 - 200 kV | 110 - 250 kV | 130-300 kV | |||
관 전류 | STD Mode: 5mA / LOW Mode: 4mA | |||||
초점 | 2x2 IEC336 | 2x2 IEC336 | 2.5x2.5 IEC336 | |||
튜브 유형 | 베릴륨 창 형태 세라믹 X-ray Tube, 빔 각도: 40° | |||||
X-선 필터 | 알루미늄 2mm + 베릴륨 1mm | |||||
에이징(사용 전 예열) | 자동 에이징(장기 휴지 및 단기 휴지로 자동 구분) | |||||
안정도 | 관 전압 및 관 전류: 2% 또는 이하 | |||||
노출 시간 | 9분59초(1초씩 설정) | |||||
투과 능력(Fe) | 약28mm | 약40mm | 약48mm | |||
크기 및 무게 | 262ⅹ617ⅹ262, 21kg | 320ⅹ632ⅹ320, 28kg | 320ⅹ687ⅹ320, 36.5kg | |||
소비전력 | STD Mode: 3.1kVA LOW Mode: 2.4kVA |
STD Mode: 3.7kVA LOW Mode: 2.8kVA |
STD Mode: 4.1kVA LOW Mode: 3.0kVA |
CONTROLLER | ||
전원 공급 | 190 ~ 240VAC, 단상 50/60Hz | |
연속 사용주기 | 1:1(50%) | |
동작 온도 | -10 ~ +45°C | |
mA의 측정 | 관 전류, 실시간 제어 및 측정 | |
크기(WxHxD) 및 무게 | 360ⅹ208ⅹ340, 200kV(16.5kg) / 250kV 및 300kV: 17.2kg | |
커넥터 | 저압 케이블(20m) 및 AC 전원 케이블(20m) 연결 커넥터 | |
경고등과 안전장치 | 주전원SW(NFB), X-선 ON/OFF(RESET),안전Key SW, 경고부저, X-선 노출 지연기능, AC전원 모니터, 최종 노출조건 기억 |
![]() |
