| NDT FILM 촬영 및 현상 과정 |
|

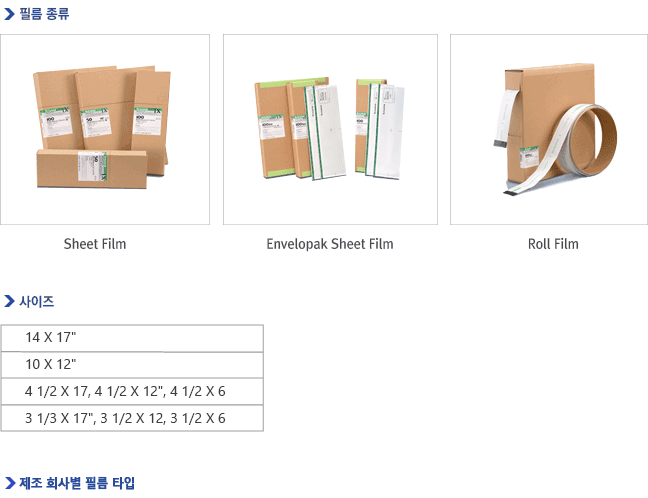

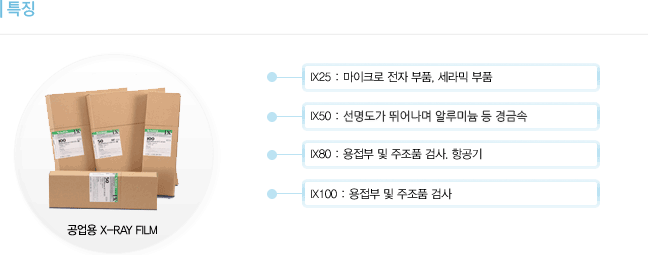

| FILM |
| 투명한 셀룰로이드에 감광유제(할로겐화은 또는 브롬화은)로 막을 입힌 것이다. |
| 촬영 (노출) |
검사물의 재질과 두께에 따라 X-선 또는ｒ-선을 선택하고 그에 따른 노출시간을 결정 하여 FILM을 감광시키기 위한
행위이다.방사선에 의해 은 할로겐 화합물이 작용하며, 그 양은 흡수한 방사선 양에 비례한다.
방사선투과 검사에 선명도에 영향을 주는 요인
1) 고유 불선명도
방사선 투과 시 필름내부에서 이온화 과정에서 생성된 자유전자들 때문에 영상이 불선명하게되는 것을
고유 불선명도라 한다.
2) 산란 방사선
방사능이 물체에 부딪힐 때 일부는 흡수하고 일부는 산란하며 일부는 투과 데기도 한다.
전자는 빛이 산란 하듯이 전 방향으로 산란하며, 산란에 의 발생하는 방사선은 파장이 증가되며 최초의 방사선에
비해 약하고 침투력이 현저히 낮다. 산란 방사선은 시험편을 포함하여 카셋트, 벽, 마루, 책상등 어느 부분, 어느
물질에서도 방사선을 직접 받게 되면 나타난다.
3) 기하학적 불선명도
초점 또는 선원의 크기
선원과 필름과의 거리
시험물과 필름과의 거리
성원, 필름, 시험물의 배치도
4) 필름의 입상성
X선 필름에 나타나는 상은 수많은 미세한 은입자에 의해 형성되며, 각각의 입자들은 아주 작아서
단지 현미경을
통해서만 볼 수 있다. 이러한 덩어리를 형성하는 것을 가시적인 효과 즉 입상성이라 한다. 일반적으로 느린 필름은
보다 낮은 ,입상성을 나타내며, 방사선의 투과량이 증가함에 따라 입상성이 증가한다. 방사선에서 입도가 적을수록
좋은 선명도를 얻게 된다.
|
| 현상 |
방사선에 노출 된 필름을 암실에서 현상액과 정착액을 이용하여 FILM에 감광된 상태를 형상으로 만드는 과정이다.
1) 현상 : 알카리성 용액의 20도의 온도에서 5분간(표준) 현상하면 조사된 은 화합물이 금속이온으로 바뀜
2) 정지 : 빙초산 20도 온도에 1-2분 현상액을 중화시키고 현상 작용을 정지시킴
3) 정착 : 산성용액 20도에 5-15분 정착 시켜 조사되지 않은 은 화합물을 분리시키고 상을 정착하여 견고하게 함
4) 세척 : 물 20도에 10-30분 (정착 시간의 2배) 청결하고 흐르는 물로 정착액 및 불순물 세척
5) 수적방지제 : Aerosol 용액, 20도의 물에 0.5-1분 물방울 무늬와 줄무니를 방지
6) 건조 : 순환 건조기로 30-45분 건조 시킨다.
|
| 현상된 FILM 보기 |
연한 부분 : X-선이나 ｒ-선이 투과하는 과정 중에 흡수되어 방사선이 적게 조사되어 감광이 약하게 된 곳.
검은 부분 : X-선이나 ｒ-선의 방사선이 많이 조사되어 감광이 많이 된 곳.
|
| 판독 |
현상된 FILM을 판독기 위에 놓고 감광된 상태에 따른 형상을 관찰하는 것으로 주변의 흑화도와 비교하여 더 검게
보이거나 더 희게 보이는 부분을 구분하여 결함 여부를 판정하는 것이다.
(참고) 결함이 있는 부분은 없는 부분에 비하여 방사선의 조사량이 많으므로 결함이 없는 곳보다 더 검게 나타난다.
|
| 판정 |
현상된 FILM 상에 투과도계, 계조계, 구간 표식, ID MARK 표시 상태 및 흑화도가 적용 규격에 알맞게 촬영되었는지를
확인하고 판정기준에 의해 합부 결정을 하는 것이다. |
