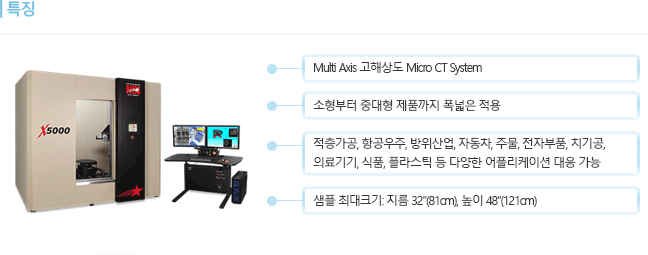

X5000 X-ray & CT System 보편적이고 플렉서블한 시스템 | ||
X5000은 NSI에서 제안하는 가장 보편적인 시스템입니다. 큰 케비닛이지만 인체공학적 특성으로 소형시료부터 대형시료, 중량물, 주물품 검사, 연구소, 대학교 ,항공우주산업 분야 ,자동차 산업, 방위산업 등에 폭넓게 사용할 수 있으며 아주 정밀한 데이터를 얻을 수 있습니다. | ||
구 분 | X5000 | |
---|---|---|
X-ray 선원 | 전압 범위 | 10kV - 450kV |
종류 | 나노포커스, 마이크로포커스, 미니포커스, 오픈튜브, 클로즈튜브, 트랜스미션 또는 디렉셔널 또는 듀얼 헤드 듀얼 튜브 구성 옵션 | |
초점 크기 | < 500nm | |
X-ray 디텍터 | 종류 | 평판(FPD), 선형 다이오드 어레이(LDA), 이미지 증배관(Image Intensifier) 그레이드 옵션: 표준 또는 CT 프리미엄급, 14bit 또는 16bit |
사이즈 | 최대 16'' x 16'' (40cm x 40cm) | |
샘플적재 | 크기 및 중량 | 지름 32” (81cm) x 높이 48” (121cm) 113kg(옵션 181kg) |
구동축 | 총 구동축 수 | 6축 |
초점 거리 | 62’’ (157cm)까지 가변 | |
수직 | 46" (121cm) | |
수평(X축) | 32" (83cm) | |
기울기 | +20° | |
회전 | 360° | |
기타 | 조이스틱 컨트롤, CNC제어 | |
캐비닛 | 크기 | 240kV 모델 2,710(L) x 2,030(W) x 2,330(H)mm 450kV 모델 3,200(L) x 2,310(W) x 2,590(H)mm |
특징 | 인테리어 조명, 커버 케이블 엑세스포트, 전동슬라이딩 도어 납 유리창(240kV모델), 내부 카메라 모니터링 시스템(450kV모델), 라이트커튼 | |
시스템 역량 |
|
|
CT 소프트웨어 |
|
CT의 기능은 아래와 같습니다

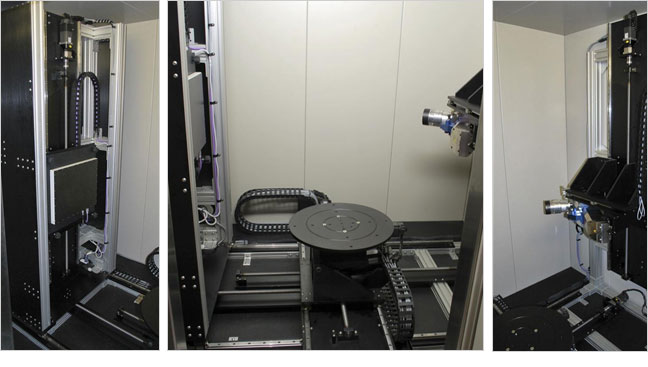

CT 촬영을 위해서는 아래와 같이 X-ray 선원축과 X-ray 디텍터축 사이에 360° 회전 턴테이블의 구조를 갖습니다.
제품을 360° 회전하는 동안 X-ray를 조사하여 디텍터로 수집된 영상을 3차원으로 재구성 합니다.
이렇게 재구성 된 3차원 렌더링을 소프트웨어(뷰어)상에서 원하는 방향으로 절단하여 보여지는 2D 슬라이스 영상을 통해 중첩없는 영상분석을 진행할 수 있습니다. 3차원 랜더링에 표면처리(surfacing)를 하면 역설계용 데이터를 STL파일 포맷으로 추출하여 CAD 파일로 변환할 수 있습니다.
어플리케이션 | 이미지 | 동영상 |
---|---|---|
Additive Manufacturing (적층가공) |
||
Aerospace (항공우주) |
||
Automotive (자동차) |
||
Casting (주물) |
||
Dental (치기공) |
||
Electronics (전자기술) |
||
Food (식품) |
||
Manufacturing (제조) |
||
Medical Devices (의료기기) |
||
Military & Defense (방위산업) |
||
Plastic (플라스틱) |
어플리케이션 | 추천 시스템 | ||||||
---|---|---|---|---|---|---|---|
CXMM | ImagiX | X25 | X50 | X5000 | X6000 | X7000 | |
Additive Manufacturing (적층가공) | O | O | O | O | O | ||
Aerospace (항공우주) | O | O | O | O | O | ||
Automotive (자동차) | O | O | O | O | O | ||
Casting (주물) | O | O | O | O | O | ||
Dental(치기공) | O | O | O | O | |||
Electronics(전자기술) | O | O | O | O | O | ||
Food(식품) | O | O | O | O | |||
Manufacturing(제조) | O | O | O | O | O | O | O |
Medical Devices(의료기기) | O | O | O | O | O | ||
Military & Defense (방위산업) | O | O | O | O | O | ||
Plastic (플라스틱) | O | O | O | O | O | O |
