촬영용품		HOME > PRODUCTS > RT > 촬영용품

촬영용 기자재

사진

납글자

필름카세트

촬영용기자재

첨부

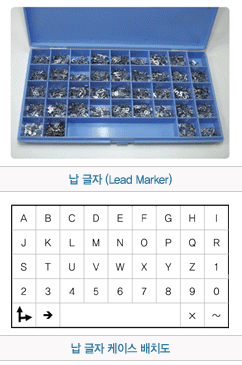

납글자(Lead Marker)
		ㆍ 특수 주조법으로 제작되어 강도 및 순도가 좋으며 오래 사용해도 변형이 적고 깨끗한 영상을 얻을 수 있다. ㆍ X-선 및 y-선 촬영에 알맞게 제작된 것으로 특수 주조법에 의해 제작되어 강도 및 순도가 좋으며 오래 사용해도 변형이 적고 깨끗한 영상을 얻을 수 있다. ㆍ 구성(총 40종) - 알파벳 : A~Z(26종) - 숫 자 : 1~0(10종) - 부 호 : x,~,↑,↑→(4종) ㆍ 종류 : R Type : X-선 및 -선용 / C Type : C-60 및 MeV용 ㆍ SET 구성 : R-1(낱개), , R-50 set, C-1(낱개), C-50 set ㆍ R-50일 경우 케이스 내에 납문자가 각각 50개로 구성되어 있으며 40종류 X 각50개, 2000개로 구성된다.




1. 2. 산란용 납글자 ( Backscatter Radiation Maker)
		ㆍ Symbol : "B" ㆍ ASTM ARTICLE2. T-223 ㆍ 배면으로부터 산란의 영향을 체크하기 위해 사용하는 납 글자이다. B자를 카셋트 안쪽에 밀착하여 붙여서 촬영을 하고, 사진 처리 후의 투과 사진 위에서 이 마크가 보이지 않으면 배면으로 부터의 산란선의 영향은 없는 것으로 생각할 수 있다.

3. 납글자 케이스 (Lead Marker Case)
		ㆍ 강화 플라스틱으로 제작되어 가볍고 견고하며 많은 양의 납글자를 넣을 수 있다. ㆍ 종류 : 청색, 적색

필름 카세트
카세트 (Vinyl Cassettes)
1. 비닐 카세트 (Vinyl Cassettes)
		ㆍ빛으로부터 필름을 보호하며 사진 촬영시 필름과 증감지의 접촉을 양호한 상태로 일정하게 유지하는데 사용한다. ㆍ재질이 비닐로 되어있어 신축성이 뛰어나 계절에 상관없이 사용할 수 있다. ㆍSIZE : 14 x 17 inch, 10 x 12 inch, 4 ½ x 17 inch, ㆍ5 x 6 inch, 5 x 12 inch, 6 x 10 inch,








2. 고무 카세트 (Rubber Cassettes)
		ㆍ빛으로부터 필름을 보호하며 사진 촬영 시 필름과 증감지의 접촉을 양호한 상태로 일정하게 유지하는데 사용한다. ㆍ재질이 고무로 되어있어 밀착성이 우수하여 영상의 선명도가 높고 낮은 온도에서도 편리하게 사용 가능하다. ㆍSIZE : 3 ⅓ x 6 inch, 3 ⅓ x 12 inch, 4 ½ x 12 inch








3 연박 증감지 (Lead Intensifying Screen)
		ㆍ산란 방사선을 줄이며 감광 속도를 증가시키고 선명한 사진을 얻기 위하여 사용한다. 연박 스크린은 필름과 밀착하여 설치하고 그 뚜께와 시험체의 성분에 따라서 90kv 정도의 낮은 에너지 에서도 증가작용을 나타낸다. 방사성 물질의 선원을 사용하는 촬영에서 전면 납스크린의 최소 두께는 ir-192의 경우 0.005"(0.13mm)이고 Co-60의 경우 0.01"(0.25mm) 이어야 한다. ㆍSIZE : 14 x 17 inch, 10 x 12 inch, 4 ½ x 17 inch, 5 x 12 inch, 6 x 10 inch, 7 x 17 inch, 3 ⅓ x 17 inch. 3 1/3 x 12 inch, 3 1/3 x 6 inch ㆍ두 께 : 0.005"(0.13mm), 0.01"(0.25mm)

계조계 Contrastmeter

  ㆍ노출량의 변화에 따라 Film 상에 나타나는 흑화도의 차이를 구분하는데
    사용한다.

  ㆍ계조계의 치수 허용차는 두께에 대해 ± 5%, 한 변의 길이에 대해서는
     ± 0.5mm로 한다.

  ㆍ계조계의 재질은 KS D 3503에 규정하는 강재, KS D 3705에 규정하는
    STS 304로 한다

Steel

15형, 20형, 25형 (KSB 0845

Stainless Steel:

I형, II형 (KSD 0237)

Aluminium:

D1, D2, D3, D4 (KSD 0242)

2) Step Wedges

ㆍ두께에 따른 밀도차에 의해 얻어지는 필름은 작업자가 시험할 촬영조건을 준비하는데 사용되며 매일 매일의 현상조건을 측정할 수 있다.

Material 종류	Steel Stainless Steel Aluminium Copper, Brass

품명	규격

		STEP의 높이	넓이	길이

4 Steps		0.250"	1.0"	4.0"

8 Steps		0.125"	1.0"	8.0"

16 Steps		0.062"	0.5"	8.0"

3) Under Shim

ㆍ용접부와 모재의 두께차이를 보상하기 위해 사용한다.

Material 종류	Steel Stainless Steel Aluminium Magnesium Copper, Brass


크기		두께

19 x 50.8 m		0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 4.0, 5.0mm

3/4" x 2"		1/64" ~ 1/16" 3/32" 또는 1/8" 3/16" 또는 1/4" 3/8"

4) Mounting Blocks

ㆍMounting Block은 투과도계를 촬영물체에 올려두고 촬영할 수 없는 상황일 때 동일 재질의 Mounting Block 위에 투과도계를 올려두고 촬영해볼 수 있도록 하는 용도의 제품이다.

Material 종류	Steel, Stainless Steel, Aluminium Mag nesium, Copper, Brass


크기		두께

1"x2 1/4"		0.05 - 0.5" 0.56 - 1.0" 1.1 - 1.5" 1.6 - 2.5

5) 마그네틱 척 (Magnetic Chuck)

  ㆍ양 끝에 영구 자석을 부착하여 카세트를 시험체에 움직이지 않도록 고정시켜 준다.
    탈부착이 용이하며 기자력은 20Kg 이상 들어 올리 수 있는 강력한 영구 자석을
    사용한다.

  ㆍ종류
    - ML-L, MAG-S, MAG-L 비철용
    - MD-S, MD-L, MD-L 17“
