| CERAM35 Generator |
| kV 조정 |
|
100-300 kV |
| 관 전류 |
|
5 mA |
| 초점 |
|
2.5x2.5 IEC336 |
| X선 각도 |
|
40° |
| 튜브 유형 |
|
세라믹 |
| 중 량 |
|
31 Kg* |
| 크 기 |
|
310-823 (dia-L)mm |
| 가 스 |
|
SF6 |
| 연속 사용주기 |
|
25°C 5mA 100, 25°C 3mA 100 |
| 열 보호 |
|
가능 |
| 냉 각 |
|
강제 공랭식 |
| 날 씨 |
|
IP64 |
| 침투 (Fe) |
|
56 mm |
| HAND-X 무선 제어기 사양 |
| 1) 전원 제어 박스(HDP) 특징 |
| 전원 공급 |
|
170-260 (V)AC (100V-260V는 옵션) |
| 주파수 |
|
45-66 Hz |
| 전류 |
|
7 Amps까지 낮춤(튜브헤드에 따라 다름) |
| 연속 사용주기 |
|
100% |
| 작동 온도 |
|
-10 ~ +50 °C ) |
| kV와mA의 측정 |
|
관 전압과 관 전류의 실시간 에너지 측정 |
| 치수(길이x폭x높이) |
|
446x243x315 mm |
| 중량 |
|
13 kg |
| 커넥터 |
|
필요 시 별도 접지 나사가 있는 CANON 유형 |
| 경고등과 안전장치 |
|
메인 On, X선 On, 고장 비상정지 스위치(CE), 3위치 키 스위치, 경고를 위한 부저 |
| 케이싱 |
|
알루미늄, 보호 손잡이와 제어기용 커버가 있는 튼튼한 구조 |
| 보호(물과 먼지) |
|
IP 54 |
| 인터페이스 |
|
유지보수와 보고 능력이 있는 RS232 (옵션) |
| 2) HAND X 특성 |
| 기 술 |
|
에러가 없는 무선데이터 통신 기술 < 10mW 방사체 |
| 거리 범위 |
|
최대 100 M |
| 적재하여 사용 |
|
가능, 무선통신은 HAND X를 적재하면 자동으로 비활성화. |
| 발생기인식 |
|
고유 ID 부여로 전 자동 |
| 경고 장치 |
|
가능 (GM 유형”), 조정 가능한 수준 |
| KV 선택 |
|
1KV/단계 |
| mA 설정 |
|
0.1Ma/단계 |
| 시 간 |
|
단계별로 1초 ~ 90분까지 |
| 지 능 |
|
가능, 90초(첫째 날) + 60초/각 추가일 |
| 키패드 |
|
24키 - 표면을 처리하여 부드러운 터치, 긁힘 방지, 긴 수명 보장 |
| 디스플레이 |
|
4 라인, 매우 선명, 녹색 후면 등, 콘트라스트 조절 가능 |
| 메인 |
|
I내부 충전지(2.5A) - 8시간충전용량, 충전 장치는 전원제어에 포함.
옵션 테이블과 차량 충전기 사용 가능 |
| 3. 케비넷 System |
| 크 기 |
|

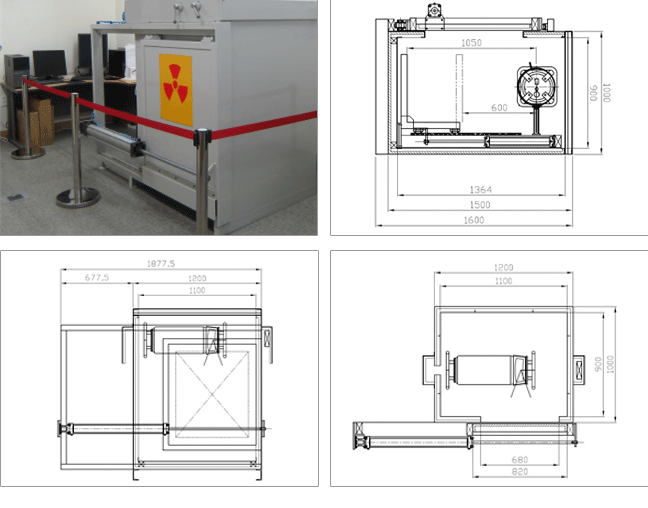

1100 x 900 x 1500(㎜) |
| |
|
BASE FRAME 및 SUPPORT |
| |
|
SLIDE 자동 DOOR(CAMROLLER & RAIL) |
| |
|
HANDLE 및 잠금장치 |
| |
|
공압 실린더 및 중간 정지형 핸드밸브 |
| |
|
안전 ROCK SYSTEM |
| 소재 이송장치 |
|
JIG PLATE 상하 이송 장치 |
| |
|
BASE FRAME 및 SUPPORT |
| |
|
공압 실린더 및 중간 정지형 핸드밸브 |
| |
|
TUBE JI |
| |
|
촬영거리 max 1100st, mim300 |
| 인터럭 장치 |
|
External Warning Light(외부 경고등):
X-ray를 발생하는 동안 점멸하여 외부에 X-선 발생을 경고 한다.
Prewarning (X-선 발생 전 경고) 동안 계속 점등하여 X-선 발생을 환기시킴. |
| 침투(Fe) |
|
Proximity Sensor (정전 용량 형 근접센서):
X-선 차폐실의 출입문 상부에 설치되며 설정거리(0~5.6mm)에 따라 감도를
조정하여출입에 따라 민감하게 작동하는 센서로 출입문이 열리면 자동적으로
X-선을 차단하며 X-RAY ON이 되지 않게 근원적으로 X-선 발생을 차단한다. |
| 침투(Fe) |
|
Floodlight (차폐실 내부 조명등):
차폐 실 내부에 설치되며 차폐실의 문을 열면 자동적으로 점등하고 닫으면 꺼짐.
시험체와 CR의 위치를 확인하고 검사를 위한 조명등임. |
| 침투(Fe) |
|
Cooling Fan (냉각팬):
Generator의 냉각을 위해 설치되면 원격제어용 Hand-X에 있는 3-position Key를
“1”로 하면 자동적으로 Fan과 I/O Unit에 전원을 공급함. |
| 침투(Fe) |
|
I/O Signal(입출력 신호): Hand-X에서 Safety Unit를 제어하기 위한 신호선임. |
| |
|

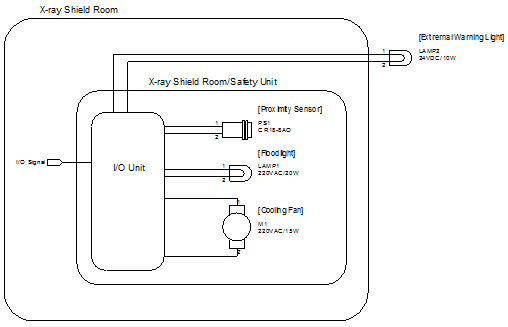

CERAM35용 Safety Unit |
| |
|
 |
