단층촬영기 (Computed Tomography) | HOME > PRODUCTS > RT > CT |

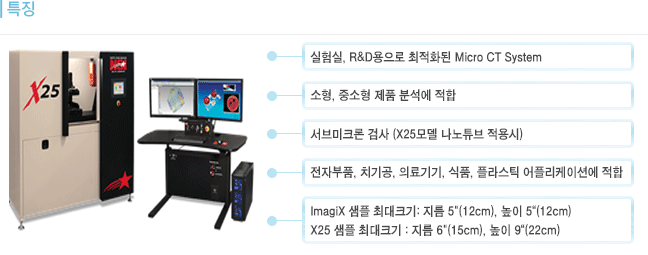

ImagiX, X25 X-ray & CT System | |

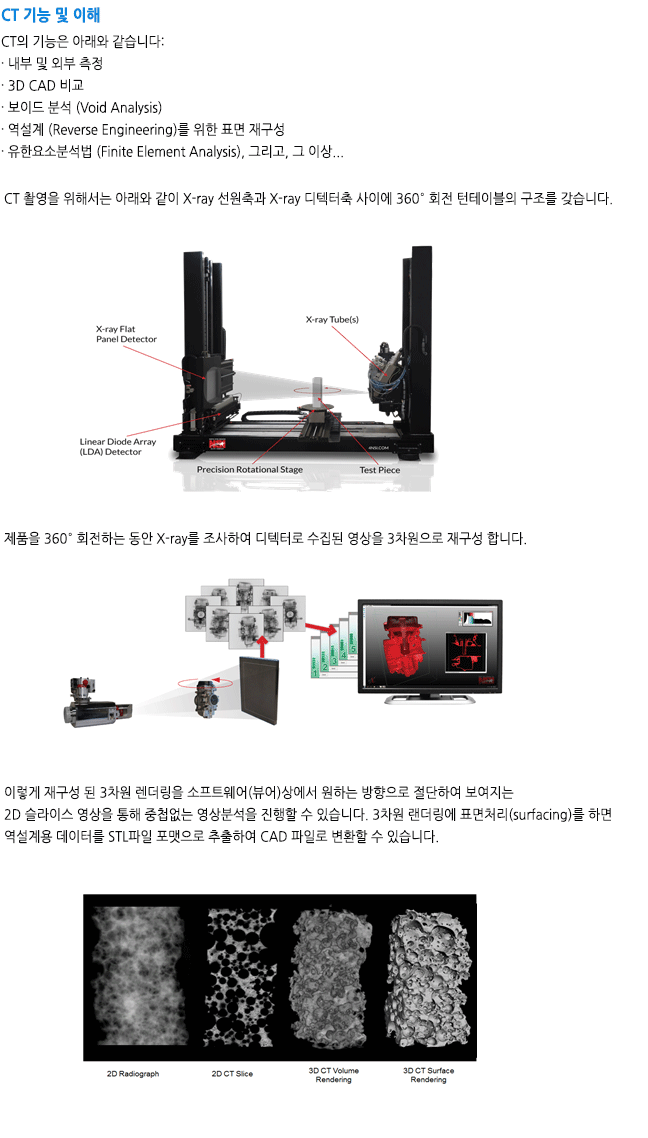

NSI(North Star Imaging)에서 선보이는 X-ray & CT System 중 가장 컴팩트한 크기의 시스템으로 소형, 중소형 제품 분석에 적합한 모델입니다. CT(Computed Tomography; 전산화단층촬영) 기법을 적용한 진일보된 비파괴검사, 분석 장비의 하나로 일반 2D X-ray의 단점인 영상의 중첩을 극복하기 위한 검사 방법을 제시합니다. |
|

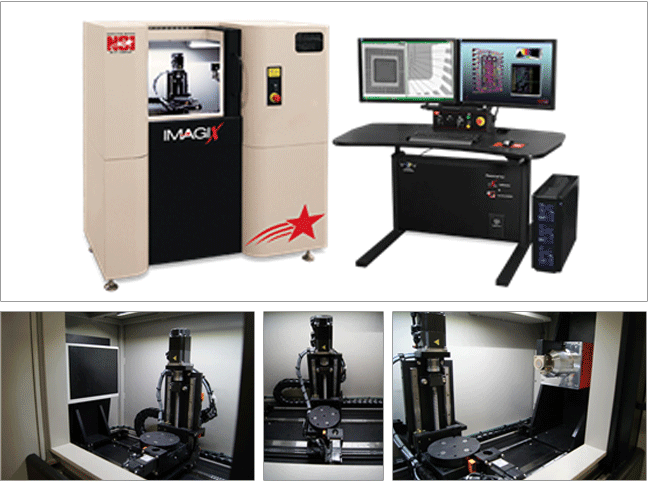

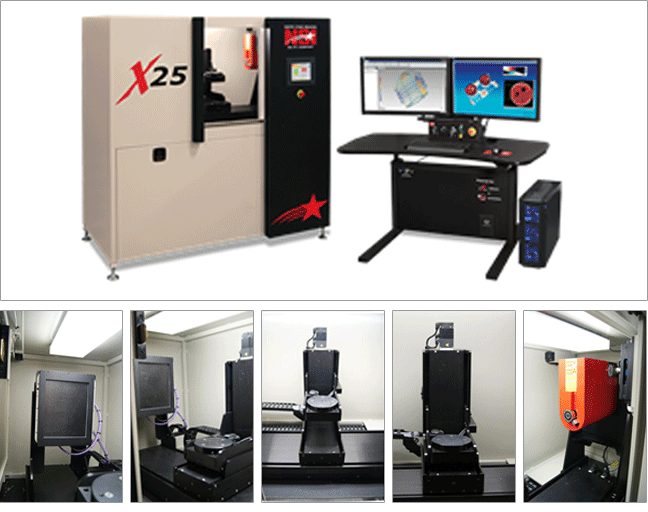

구 분 | ImagiX | X25 | ||
X-ray 선원 | 전압 범위 | 10kV - 150kV | 10kV - 160kV | |
종류 | 마이크로포커스, 클로즈튜브 | 나노포커스, 마이크로포커스
오픈튜브, 클로즈튜브, 트랜스미션 |
||
초점 크기 | < 5㎛ | 최소 0.5㎛ | ||
X-ray 디텍터 | 종류 | 평판, 이미지 증배관 | 평판 | |
사이즈 | 최대 8'' x 10'' (20cm x 25cm) | 최대 9'' x 11'' (22cm x 27cm) | ||
샘플적재 | 크기 및 중량 | 지름 5” (12cm) x 높이 5” (12cm) 4.5kg | 지름 6” (15cm) x 높이 9” (22cm) 11kg | |
구동축 | 총 구동축 수 | 3축 | 4축 | |
초점 거리 | 24''(61cm)까지 가변 | 39''(99cm)까지 가변 | ||
수직 | 5.4" (13.71cm) | 9" (22cm) | ||
수평(X축) | - | 6“ (15cm) | ||
기울기 | - | - | ||
회전 | 360° | 360° | ||
기타 | 모션컨트롤 3축 옵션 | 조이스틱 컨트롤, CNC제어 | ||
캐비닛 | 크기 | 1,440(L) x 760(W) x 1,470(H)mm | 1,850(L) x 960(W) x 1,800(H)mm | |
특징 | 인테리어 조명, 슬라이딩 도어(수동), 납 유리창 |
인테리어 조명, 커버 케이블 엑세스포트 전동슬라이딩 도어 (36“(92cm)) 납 유리창, 라이트커튼 |
||
시스템 역량 | - 고급 2D X-ray 검사 - 3D검사를 위한 CT 볼륨, 리컨스트럭션 - 3D 내외부 표면 스캐닝 |
- 서브미크론 X-ray 및 CT 어플리케이션에 이상적임 |
||
CT 소프트웨어 | - 사용자 친화적인 인터페이스로 포괄적인 수집, 처리 및 기록 프로그램 - 자동화된 CT 캘리브레이션 소프트웨어 - 그래픽 카드 기반 알고리즘을위한 초고속 리컨스트럭션 소프트웨어 - 국소부위 CT 및 임계각 CT 리컨스트럭션 기능 - 실시간 볼륨 렌더링, 밀도 세그멘테이션(분할) 및 고성능 측정 기능이 있는 3D 시각화모듈 - CAD 호환성을위한 3D 표면 모델 추출 - 다양한 이미지 포멧 입력/출력 |
- 사용자 친화적인 인터페이스로 포괄적인 수집, 처리 및 기록 프로그램 - 고성능 이미지 처리 및 측정 기능 - 비전매특허의 다양한 이미지 포맷 출력/입력 DICONDE 규격 - 빠른 분석을위한 자동화 된 프로그램기능 - 원본 이미지, 처리 된 이미지, 밀도 데이터 등을 표시하는 다중 창 인터페이스 - CT 수집 모듈 - 3D CT 캘리브레이션, 리컨스트럭션 및 시각화 옵션 - 4D CT 옵션 |
어플리케이션 | 이미지 |
동영상 | ||||||
Additive Manufacturing (적층가공) |
동영상1 동영상2 동영상3 |
|||||||
Aerospace (항공우주) | 동영상1 동영상2 |
|||||||
Automotive (자동차) | 동영상1 동영상2 동영상3 동영상4 |
|||||||
Casting (주물) | 동영상1 동영상2 동영상3 동영상4 동영상5 동영상6 |
|||||||
Dental (치기공) | 동영상1 동영상2 |
|||||||
Electronics (전자기술) | 동영상1 동영상2 동영상3 동영상4 동영상5 |
|||||||
Food (식품) | 동영상1 | |||||||
Manufacturing (제조) | 동영상1 동영상2 |
|||||||
Medical Devices (의료기기) | 동영상1 동영상2 동영상3 동영상4 동영상5 |
|||||||
Military & Defense (방위산업) | 동영상1 동영상2 동영상3 |
|||||||
Plastic (플라스틱) | 동영상1 동영상2 동영상3 | |||||||
어플리케이션 | 추천시스템 |
|||||||
CXMM | ImagiX | X25 | X50 | X5000 | X6000 | X7000 | ||
Additive Manufacturing (적층가공) |
0 | 0 | 0 | 0 | 0 | |||
Aerospace (항공우주) | 0 | 0 | 0 | 0 | 0 | |||
Automotive (자동차) | 0 | 0 | 0 | 0 | 0 | |||
Casting (주물) | 0 | 0 | 0 | 0 | 0 | |||
Dental (치기공) | 0 | 0 | 0 | 0 | ||||
Electronics (전자기술) | 0 | 0 | 0 | 0 | 0 | |||
Food (식품) | 0 | 0 | 0 | 0 | ||||
Manufacturing (제조) | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
Medical Devices (의료기기) |
0 | 0 | 0 | 0 | 0 | |||
Military & Defense (방위산업) |
0 | 0 | 0 | 0 | 0 | |||
Plastic (플라스틱) | 0 | 0 | 0 | 0 | 0 |
