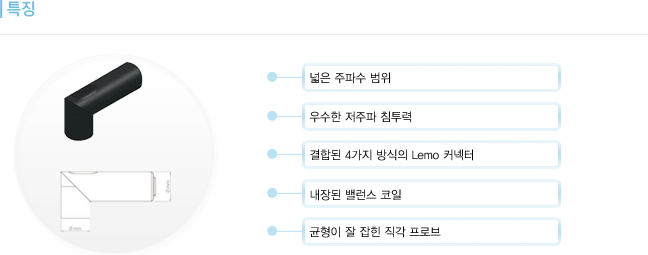

표면 검사 프로브

다음의 표면 프로브들은 재질의 여러 겹을 통과하는 집중된 침투를 제공하는, 넓은 주파수 범위를 가진 우수한 저주파 실적을 가지고 있다.

사진

Probe, Surface, Straight,

Probe, Surface, Flat

첨부

표면 검사 프로브

  적 용: 표면아래 ID 프로브
            Reflection 표면아래 프로브 - 표면아래의 부식과 결함 검사가 일반적인 목적이다.
            이 프로브는 다층검사를 위한 이상형으로 만드는 우수한 깊이 침투성을 가지고 있다.

주 의: 주파수가 더 낮을수록 깊이 침투는 더 좋아 진다.

ETher NDE Part No.	Description	∅	Body Material	Frequency Range	Connector
Probe, Surface, Straight,
PUS07	Probe, Surface, Straight,	7mm	St Steel	1kHz-100kHz	Lemo 4-Way
PUS08	Probe, Surface, Straight,	8mm	St Steel	1kHz-100kHz	Lemo 4-Way
PUS11	Probe, Surface, Straight,	11mm	Acetal	300kHz-100kHz	Lemo 4-Way
PUS13	Probe, Surface, Straight,	13mm	Acetal	200kHz-200kHz	Lemo 4-Way
PUS16	Probe, Surface, Straight,	16mm	Acetal	300kHz-100kHz	Lemo 4-Way
PUS24	Probe, Surface, Straight,	24mm	Acetal	80Hz-60kHz	Lemo 4-Way
PUS32	Probe, Surface, Straight,	32mm	Acetal	80Hz-60kHz	Lemo 4-Way

ETher NDE Part No.	Description	∅	Body Material	Frequency Range	Connector
Probe, Surface, Right Angled
PUR11	Probe, Surface, Right Angled,	11mm	Acetal	300kHz-200kHz	Lemo 4-Way
PUR13	Probe, Surface, Right Angled,	13mm	Acetal	200kHz-200kHz	Lemo 4-Way
PUR16	Probe, Surface, Right Angled,	16mm	Acetal	300kHz-100kHz	Lemo 4-Way
PUS24	Probe, Surface, Right Angled,	24mm	Acetal	80Hz-60kHz	Lemo 4-Way
PUS32	Probe, Surface, Right Angled,	32mm	Acetal	80Hz-60kHz	Lemo 4-Way

Leads to fit above probes:

ETher NDE Part No.

Description

Instrument

  Connector
  Instrument
  End

Connector
Probe End

Cable
Length

Configuration

ALL12-L04-015R

Lead

Hocking/GE

Lemo 12-Way

Lemo 4-Way

1.5m

Reflection

ALL07-L04-015R

Lead

Hocking

Lemo 7-Way

Lemo 4-Way

1.5m

Reflection

평평한 표면 프로브들

  평평한 표면 ID 프로브들:
  적 용: 완벽한 금속 분류와 일반적인 표면 프로브들 - 좁은 검사 영역을 위해 관심이 없어서 이것은 이상적이다.
  사 양: 평평한 표면 ID 검사 프로브는 몇 가지 주요 특징을 가지고 있다.
        ∙ 넓은 주파수 범위
        ∙ 필수적인 1.5m 케이블
        ∙ 내장된 짐
        ∙ 관심이 적다.

주 의: 내장된 짐은 열 보온성 효과를 감소하게 한다.
The built in load reduces thermal effect.

Probe Coding:
ETher NDE Part No.	Description	∅	Frequency Range	Inductance(uH)	Connector
Probe, Surface, Straight,
PUF127-001-010-***	Probe, Surface, Flat	12.7	1.5kHz-10kHz	3900	*** Add: L07 for Lemo 7Way L12 for Lemo 12Way J06 for Jaeger 6-Way
PUF127-005-040-***	Probe, Surface, Flat	12.7	5kHz-40kHz	560
PUF127-050-400-***	Probe, Surface, Flat	12.7	50kHz-400kHz	56
PUF127-250-02M-***	Probe, Surface, Flat	12.7	250kHz-2MHz	12
PUF127-500-06M-***	Probe, Surface, Flat	12.7	500kHz-6MHz	5.6
PUF190-001-010-***	Probe, Surface, Flat	19	1.5kHz-10kHz	3900
PUF190-005-040-***	Probe, Surface, Flat	19	5kHz-40kHz	560
PUF190-050-400-***	Probe, Surface, Flat	19	50kHz-400kHz	56
PUF190-250-02M-***	Probe, Surface, Flat	19	250kHz-2MHz	12

Attachment		English		Korean
표면 probes 카탈로그
