[준 비]
1) 본 제품은 극간법(Yoke Method)에 의한 방법으로 부분 또는 전체를 전자석 자극사이에 놓고 자화시키는 방법으로 시험품에 국부 선형자장을 유도하므로 양극사이에 직각을 갖는 결함이 가장 검출이 양호하게 됩니다.
2) 교류 전자석을 사용하여 표면 균열 검사에 적합
3) 작업 조건에 따라 자극 pole 을 작업자가 편리한 대로 조절할 수 있어 까다로운 부분 탐상도 검사가 가능합니다.
4) 건식, 습식 형광 자분탐상등 어떠한 방법의 자분 적용이 가능합니다.
5) 장비자체가 방수형으로 제작되어 있어 방수 , 방습, 방청 효과가 뛰어나며 내구성이 강하여 외부 충격에도 강합니다.
6) 휴대용이므로 실험실이나 교육용 및 생산 공장, 조립 부품, 용접부등 어느 곳으로나 이동하여 편리하게 사용할 수 있는 완전한 검사 장비이며 저렴한 가격대에 비하여 신뢰성이 높은 장비 입니다.
7) 중간 자극 pole을 부착하면 극간 거리를 최소 와 최대를 자유롭게 조절하여 사용할 수 있습니다.
[검 사]
1) 본체의 콘넥트와 AC플러그를 콘센트에 Cable을 연결 한다.

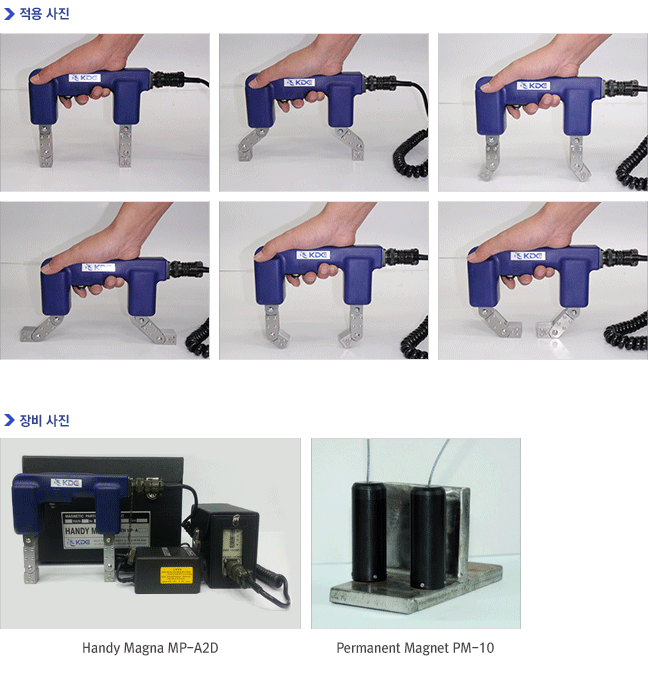

2) 검사 소제의 크기 및 모양에 따라 Pole을 아래와 같이 조정한다.

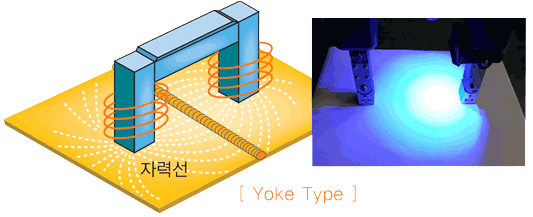

시험체에 장비 극간의 끝이 접촉이 잘 되도록 적당한 힘으로 검사 표면에 밀착 시킨 후, 전원 스위치를 2-3초 간격으로 눌러 자화시키면 아래 그림과 같은 자력선이 검사 표면에 형성 된다.
자화전원 스위치를 누른 상태에서 시험편의 자화된 부분에 결함이 있다면 결함이 있는 부분이 자석이 만들어지며
이떄 검사 표면에 자분을 뿌려주면 겨함이 있는 부분에서 자분이 모이 결함 모양이 만들어 지며 검사자는 자분의
지시 모양을 보고 결함의 유무를 판단한다.
시험편의 면적이 넓으면 중첩 반복검사를 하며, 십자형(대각선)방향으로 실시한다.
1) 장비 사용 전 전원선의 훼손여부 및 콘센트의 접지를 확인 하십시오.
2) 장비 작동 중에는 강력한 자장이 발생하니 장비 주위에 자력에 약한 시계 및 기타 장비를 두지 마십시오.
3) 장비 사용 시 빗속이나 물속에 노출되지 않게 사용 하십시오
4) 작업 시 장비에서 비정상적인 소음이나 많은 열이 발생 시에는 작업을 중지하고 전원 플러그를 뽑아 주십시오.
5) 이동시 전원 선을 잡고 장비를 이동하시지 마십시오.
6) 장비에 이상이 발생 시 임의로 수리하지 마시고 제작업체에 문의 하십시오.

|
