본 자분탐상기는 대형 주조물 검사장비로 HOIST를 이용하여 소재 안착 후 CON'V 이송을 통해 자화 ZONE 에 인입하여 대형소재의 자화가 가능하다. 자분분사 SHOWER BOOTH가 전진하여 소재에 자분액이 적용되며, TURN-TABLE을 통해 UV-LIGHT로 전면 검사대응이 가능하다.

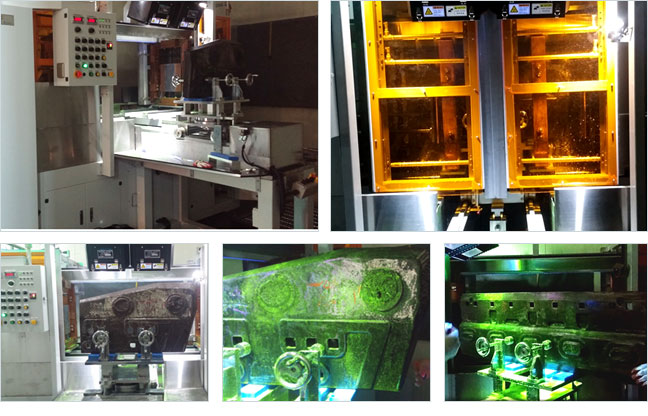

적용1

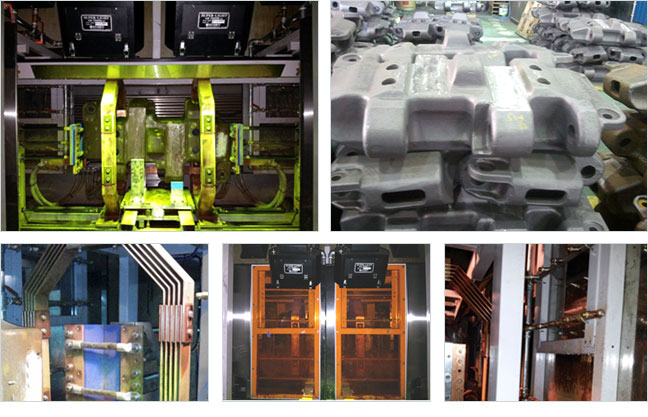

적용2
사양
검사 전류 계산 방법
첨부
MS-6000HCHA-H
전원입력
3Φ 220V, 60Hz ,2 40KVA
자화전류
Contact (H)
AC & DC 6,000A
Coil (C)
AC & DC 4,000A
전류제어방식
무단 가변 방식 (0A ~ 6,000Max)
축통전 거리
700mm ~ 1,600mm
코일내경
500mm x 780mm
사이클 타임
100sec / 1EA
자화시간
0.5 ~ 3sec
자외선등
220V 400W 2set UV강도 10,000㎼/㎠
탈자방법
AC = 전류감쇄식 12 Bit Micro processor decaying
DC = +/- 반전 전류 감쇄식 12 Bit Micro processor reversing
탈자시간
AC = 2 ~ 20sec / DC = 10 ~ 30sec
탈자력
40,000Ampere Turn
잔류자기
4G 이하
자분 분사장치
200L 자분탱크 및 전동교반기 AUTO 스프레이 법 (Shower spray)
중량
3,000Kg
1) 자화 전류의 선정 : 원형자장의 경우(Circular magnetization)
일반적으로 자화 전류치는 800 ～1,200 AMPERE/DIAMETER(INCH)를 적용한다.
그러나 제품의 크기, 길이, 형상에 따라 적당한 자화 전류치를 설정해야 한다.
다음 표는 ASME. SECTION Ⅴ 에서 규정하는 자화 전류치를 나타낸 것이다.
직경(DIA)
전류 (AMPERE)
5" 미 만
700 - 900 AMP/IN OF DIA
5" ~ 10
500 - 700 AMP/IN OF DIA
10" 초 과 15" 이하
300 - 500 AMP/IN OF DIA
15"를 초과한 경우
100 - 330 AMP/IN OF DIA
2) 자화 전류의 선정 : 선형 자장의 경우(Longitudinal magnetization)
Coil법을 사용하고 자분 탐상 검사를 할 경우 제품의 길이 (L) 와 직경(D)과의 비에 따라 자화 전류를 계산 할 수 있다.
