| RANGE WORK TYPE | ||

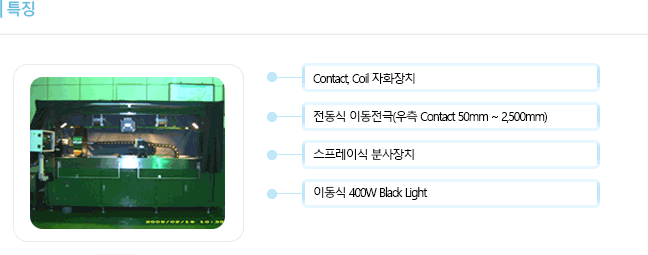

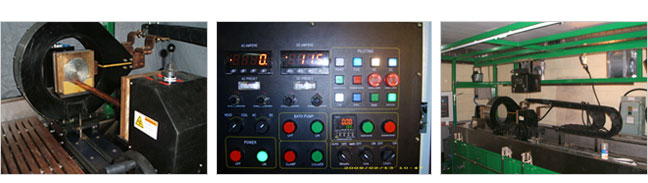

본 장비는 중장비용 크랭크 샤프트 및 항공부품 검사용 자분 탐상기입니다.
|
||
![]() |
| MS-6000FHC-F | |
|---|---|
| 전원입력 | 3Φ 380V, 120KVA |
| 자화전류 | Contact = AC & F.W DC 6,000A, Coil = AC F.W 4,000A |
| 전류제어방식 | 무단 가변 방식 (0A ~ Max) |
| 축통전 거리 | 50mm ~ 2,500mm 전동식 전극이동 |
| 코일내경 | Φ450mm |
| 사이클 타임 | 60sec/EA |
| 자화시간 | 0.5 ~ 3sec |
| 자외선등 | 220V 400W 1set UV강도 10,000㎼/㎠ |
| 탈자방법 | AC = 전류감쇄식 12 Bit Micro processor decaying |
| DC = +/- 반전 전류 감쇄식 12 Bit Micro processor reversing | |
| 탈자시간 | AC = 2 ~ 10sec / DC = 15 ~ 40sec |
| 탈자력 | 30,000Ampere Turn |
| 잔류자기 | 3G 이하 |
| 자분 분사장치 | 80L 자분탱크 및 전동교반기 스프레이 법 |
| 중량 | 4,000Kg |
|
1) 자화 전류의 선정 : 원형자장의 경우(Circular magnetization)
일반적으로 자화 전류치는 800 ~1,200 AMPERE/DIAMETER(INCH)를 적용한다. 그러나 제품의 크기, 길이, 형상에 따라 적당한 자화 전류치를 설정해야 한다. ![]() 다음 표는 ASME. SECTION Ⅴ 에서 규정하는 자화 전류치를 나타낸 것이다.
2) 자화 전류의 선정 : 선형 자장의 경우(Longitudinal magnetization) Coil법을 사용하고 자분 탐상 검사를 할 경우 제품의 길이 (L) 와 직경(D)과의 비에 따라 자화 전류를 계산 할 수 있다. ![]() ![]() ※ 전류 정류 방법
|
