Model : SMT-4000 |
| WORK PIECE |
|
품명: 자분탐상 부품 |
|
Size: 직경 φ 10~300, 길이: max 2,000mm |
|
Weight: Max 50Kg |
| Utility |
|
3 φ 380V 60Hz 60KVA 150Ampere(최고 자화전류 통전 시 순간전력) |
| 장비사양 |
|

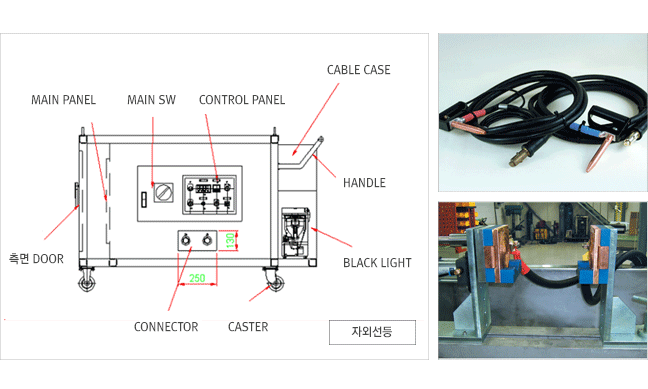

외함:SS41 두께 2.0t Plate |
|
Base Frame: SS41 50*50 Pipe 3.2t |
|
이동용 캐스터: 4EA |
|
ACC 보관함 |
자화 전원
공급 장치 |
|
자화시간: 0.5 ~ 3 초 (작업자 조절가능) |
|
자화출력: Contact: Half Wave DC 3,000A & AC 4,000A |
|
정류 방법: 1Φ Half Wave DC SCR Rectifiers. |
|

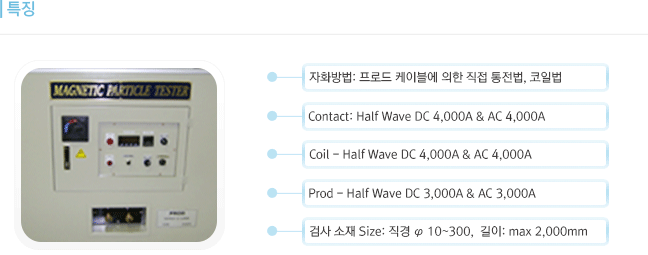

자화방법: 프로드 케이블에 의한 직접 통전법, 코일법 |
|
자화전류 조정: SCR 2차 전류 제어법. |
|
제어장치 방열기: 알루미늄 방열판 및 FAN에 의한 공랭식 |
|
제어장치 방열기: 알루미늄 방열판 및 FAN에 의한 공랭식 |
|
에어 실린더: Φ40 X 25ST 2식 |
|
| 자외선 등 |
|
220V 100W Potable / UV강도: 4,000㎼/㎠ |
| 장비 무게 |
|
약 200Kg |
| 적용분야 |
|
본 탐상기는 높은 자력을 이용하여 Work의 표면결함을 검출하는 자분탐상기 입니다.
(Magnetic Particle Tester) 프로드법에 의한 자화로 제품 검사에 신속함과 검사를 보다 간단하게 할 수
있어 부품에 대한 최종검사, 수입검사, 가공 중 검사, 보수점검 등 품질관리에 이용되고 있습니다.
교류 또는 반파직류의 자화 전류로 자화 / 탈자 시키는 구조로 구성되어 있습니다.
|
