| 자동차 부품 MT SYSTEM | HOME > PRODUCTS > MT > 자동차 부품 MT SYSTEM | |
| C.V JOINT TYPE | ||

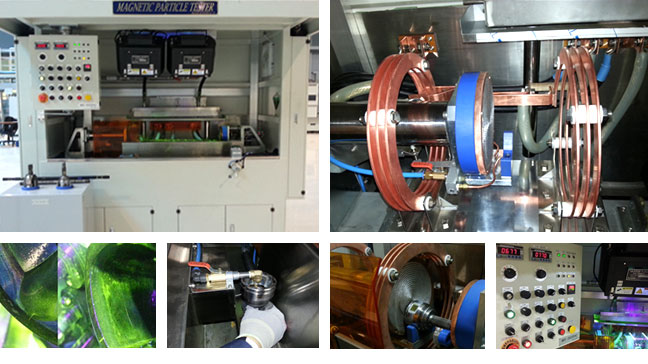

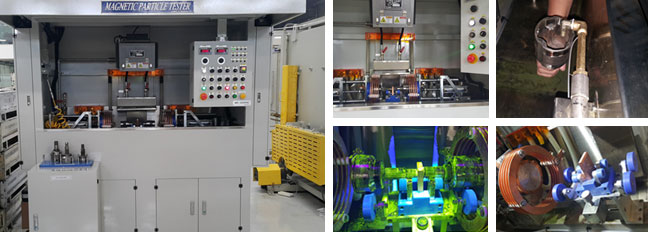

| 본 자분탐상기는 작업자에 의해 2개의 소재를 동시에 투입하여 자화하는 방식입니다. 소재 투입전 소재 내부에 자분액을 적용시키고 안착하는 방식으로 수동운전이 주 가 되는 장비입니다.
|
||
![]() |
![]() |

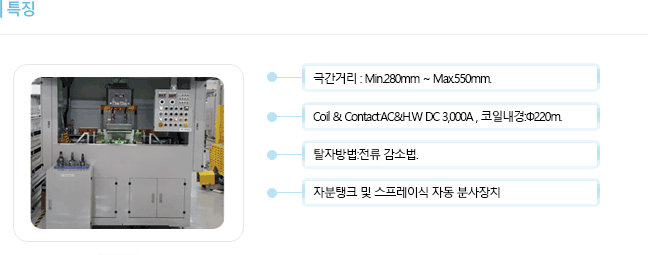

| MS-3000HCCM-H | |
|---|---|
| 전원 입력 | 3 Φ 380V, 50Hz 90KVA |
| 자화 전류 | Contact = AC & H.W DC 3,000A, Coil = AC & H.W DC 3,000A |
| 전류 제어 방식 | 2축 무단 가변 방식 (0A ~ Max 3,000A) |
| 축 통전 극간 거리 | 280mm ~ 550mm |
| 코일 내경 | Φ220mm |
| 사이클 타임 | 37sec/1EA |
| 자화 시간 | 0.5 ~ 3sec |
| 방열기 | 알루미늄 방열판 및 FAN에 의한 공냉식 |
| 자외선 등 | 230V 400W 1set UV강도 6,000㎼/㎠(USA) |
| 탈자 방법 | AC = 전류감쇄식 12 Bit Micro processor decaying |
| DC = +/- 반전 전류 감쇄식 12 Bit Micro processor reversing | |
| 컨베이어 | Top Plate Chain / Roller Chain |
| 피치 컨베이어 | Air Cylinder 방식 5피치 컨베이어 |
| 워크지그 받침대 | MC Roller 360° 회전형 |
| 자분 분사장치 | 자동 스프레이 법 |
| 자분 탱크 | 100L 자분탱크 및 전동교반기 + Air bubble |
| 중 량 | 3,000Kg |
|
1) 자화 전류의 선정 : 원형자장의 경우(Circular magnetization)
일반적으로 자화 전류치는 800 ~1,200 AMPERE/DIAMETER(INCH)를 적용한다. 그러나 제품의 크기, 길이, 형상에 따라 적당한 자화 전류치를 설정해야 한다. ![]() 다음 표는 ASME. SECTION Ⅴ 에서 규정하는 자화 전류치를 나타낸 것이다.
2) 자화 전류의 선정 : 선형 자장의 경우(Longitudinal magnetization) Coil법을 사용하고 자분 탐상 검사를 할 경우 제품의 길이 (L) 와 직경(D)과의 비에 따라 자화 전류를 계산 할 수 있다. ![]() ![]() ※ 전류 정류 방법
|
| Attachment | English | Korean | ||
| C.V JOINT MT SYSTEM 카탈로그 |
