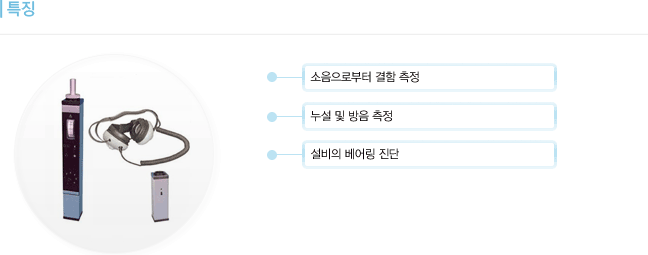

| Soundscan 101 |
| 치수 |
|
|
| Soundscan 101 수신기 |
|
222mm x 32mm x 32mm |
| UT2000 송신기 |
|
105mm x 32mm x 32mm |
| 키트 치수 |
|
462mm x 340mm x 170mm 4.5kg |
| 무게 (배터리 포함) |
|
|
| Soundscan 101 수신기 |
|
330g |
| UT2000 송신기 |
|
175g |
| 하우징 |
|
돌출된 알루미늄 벽면 두께2.3mm |
| 전원 |
|
9V 알칼리 배터리 |
| 배터리 수명 |
|
|
| Soundscan 101 수신기 |
|
>45시간 |
| UT2000 송신기 |
|
>300 시간 |
| 주파수 대역폭 |
|
레벨 0.7 (또는 –3dB)에서 1.8 – 2.2 kHz |
| 동작 공명 주파수 |
|
40kHz +/- 1.5 kHz |
| 수신기 출력 주파수 |
|
300 Hz – 2,000 Hz (헤드 셋/아날로그 미터까지) |
| 수신기 디스플레이 표시기 |
|
아날로그 미터/배터리 레벨 |
| 동작 온도 범위 |
|
LED 전원 표시기 -20c (-4deg. F) ~ 54c (+130deg.F) |
| 제어기기 |
|
|
| Soundscan 101 수신기 |
|
On/Off 전위차계 스위치 게인 스위치 미터 실렉터 스위치 |
| UT2000 송신기 |
|
On/Off 스위치 |
| 헤 드 셋 |
|
산업 등급 600 Ohm 임피던스: 21-24dB 확장 소음 감쇄 |
| 보 증 |
|
부품 및 노동력에 대한 보증기간 1년간 연장 이용 가능 |
미군에 공급하기 위하여 최초로 설계된 Soundscan 101은 현재 예비보수용으로 전 세계에서 사용되고 있다.
Soundscan 101 리시버는 중요 장비에 의해 생성된 초음파 신호를 쉽게 인식할 수 있는 가청음으로 변환하기 때문에 사용자는
매우 시끄러운 환경에서도 개별 구성품의 상태를 평가할 수 있다. 초기 경고 신호 및 결함을 검출할 수 있기 때문에 비용이
많이 들어가는 수리, 안전 관련 부상 및 긴급 전원 차단을 방지할 수 있다.
Soundscan 101 초음파 검사 시스템은 예비 보수, 품질 관리 및 누출 검지 등을 위하여 전 세계 여러 업계에서 사용 됩니다.
|
| |

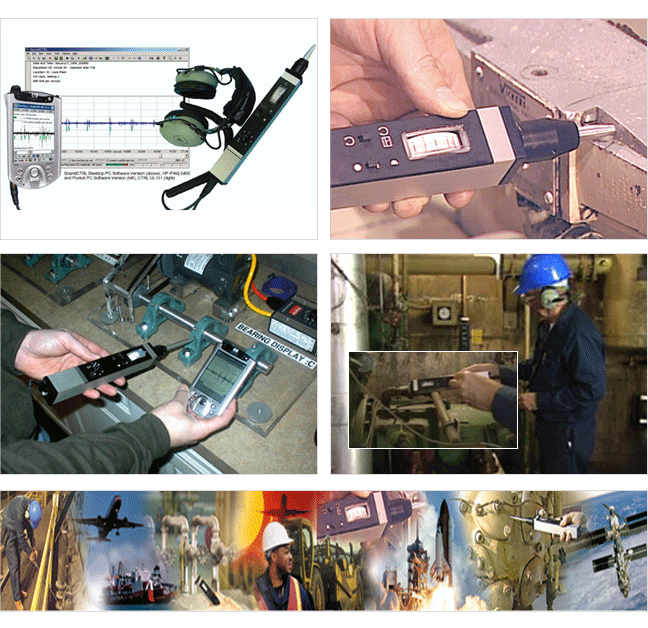

| SoundCTRL 누설 분석 시스템 |
 |
|
 |
휴대용 SoundCTRL 시스템은 손쉬운 1-단계 검사 수집프로세스를 위하여 SOUNDSCAN 101 리시버에 직접 연결한다.
SoundCTRL은 SOUNDSCAN 101에 의해 수신된 초음파 신호를 인식하며,
사용자는 이러한 조건 분석용 신호들의 시/청각 초음파 파일을 즉시 기록, 작동, 후진, 비교 및 분석할 수 있다.
|
