UCI 방식은 기존의 Vickers 경도 측정기와 동일한 피라미드형 다이아몬드를 사용합니다. Vickers 테스트와는 달리 압입의 광학적 평가가 필요 없어서 신속한 휴대용 측정이 가능합니다. UCI 방식은 로드에 초음파 진동을 가합니다. 스프링에 의해 일반적으로 1~5 kg의 힘(HV1 –HV5)이 테스트 부하에 가해집니다
기본 풋을 사용하면 모든 면에서 측정을 수행할 수 있습니다. 프로브가 장치에 수직이어야 합니다(± 5°). 반복성을 증가시키고 왜곡을 방지하기 위해 특수 풋을 사용할 수 있습니다. “14. 주문정보” 장을 참조하십시오.
1. 나사를 풀어서 표준 풋을 제거합니다.
2. 나사를 사용해서 특수 풋을 프로브에 단단히 고정합니다.
단위로 변환

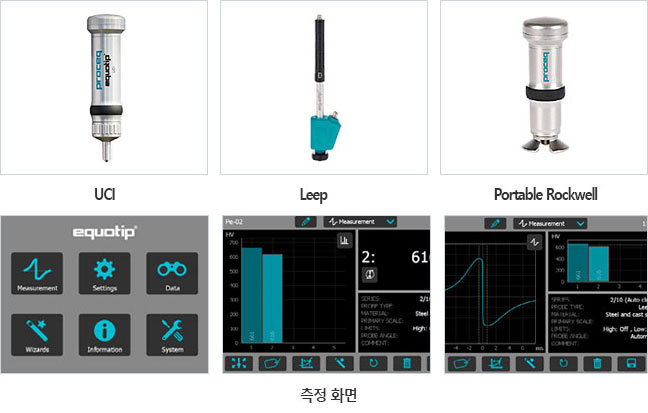

UCI 프로브에 의해 측정되는 주파수 변이는 경도 뿐만 아니라 신축 특성에 의해서도 영향을 받습니다. 주파수 변이부터 Vickers로의 기본 변환곡선은 210 ± 10 GPa의 탄성 계수를 가진 저합금강에 유효합니다. 재료를 다른 탄성 계수로 테스트해야 하는 경우, 이러한 기존 변환 곡선을 변경해야 합니다. 이렇게 하는 가장 좋은 방법은 테스트될 재료에 대해 장비를 보정하는 것입니다. Equotip 550은 신속하고 간편한 방법으로 이러한 기능을 제공합니다. 경도값이 Vickers로 변환되면, ASTM E140 또는 ISO 18265에 따라 기타 사용 가능한 경도 단위로 추가로 변환될 수 있습니다. 다른 옵션은 Portable Rockwell 또는 Leeb의 측정값에 따라 기본 변환을 조정하는 것입니다.

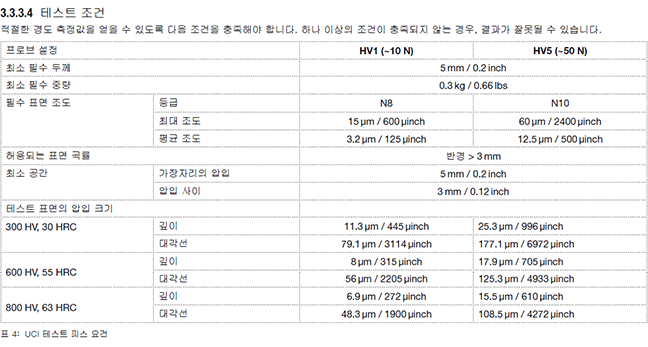

테스트 조건
적절한 경도 측정값을 얻을 수 있도록 다음 조건을 충족해야 합니다. 하나 이상의 조건이 충족되지 않는 경우, 결과가 잘못될 수 있습니다.
