| 테스트 원리 |
Equotip 550 Portable Rockwell 프로브를 사용하여 측정하는 동안, 다이아몬드 인덴터가 테스트 피스를 격한 다음에 재료에서 다시 나오게 됩니다. 이 절차가 진행되는 동안 인덴테이션 깊이가 지속적으로 측정됩니다.
인덴테이션 깊이는 예비 부하에 대한 총 부하를 감소시킨 후에 계산됩니다.
|

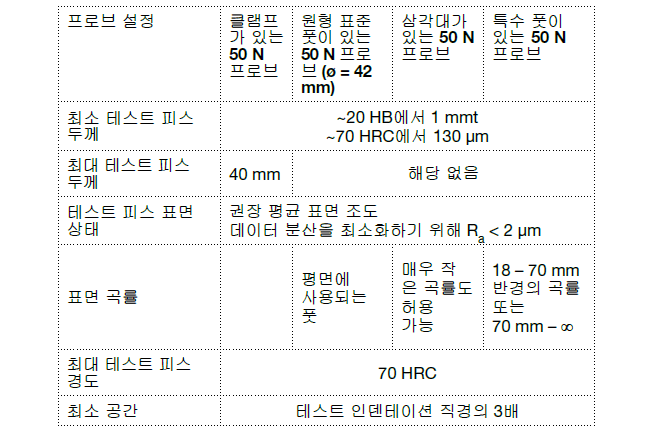

| 테스트 조건 |
적절한 경도 측정값을 얻을 수 있도록 다음 조건을 충족해야 합니다.
하나 이상의 조건이 충족되지 않는 경우, 결과가 크게 잘못될 수 있습니다. |
| 샘플 준비 |
작업 피스의 표면이 청결하고, 매끈하고, 건조한 상태이어야 합니다. 필요에
따라 아세톤 또는 이소프로파놀과 같은 적절한 세척제를 사용하십시오.
물이나 기타 세제는 사용하지 마십시오
|

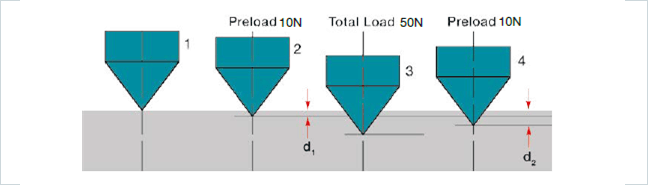

| DIN 50157에 기준한 측정 |
| 깊이 측정값 d1 및 d2는 모두 예비 부하에서 측정되는데, 처음에는 어플리케이션이 진행되는 동안에 측정되고(d1) 그 다음에는 총 부하가 해제된 후에 측정됩니다(d2). d1과 d2의 차이는 침투에 대한 재료의 변형 반응에서 발생합니다 |
| 표준 풋 또는 삼각대의 설치 |
 |
원현 표준 풋은 대형 금속 시트와 같이 한면에서만 액세스 가능한 텍스트 물체에 대한 측정을 허용합니다. 평면 풋을 테스트 표면에 수평으로 놓지 못하는 경우에는 삼각대가 사용됩니다.
1. 다이아몬드 인덴터가 마운트된 상태로 있습니다.
2. 프로브에 풋을 설치합니다. |
| 특수 풋 설치 |
 |
2개의 특수 풋을 사용하면 Portable Rockwell의 사용 범위를 원통형 테스트 피스로 확장합니다.
1. 다이아몬드 인덴터가 마운트된 상태로 있습니다.
2. 프로브에 풋을 설치합니다.
3. 테스트 피스에 풋을 놓고 풋의 고정 나사를 풉니다. 그 다음에 프로브를 테스트 피스에 누르고 고정 나사를 잠급니다. |

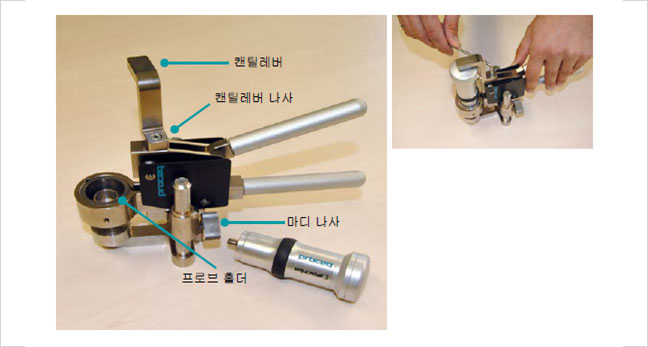

| 측정 클램프 설치 |
클램프는 매우 얇거나 작은 샘플의 경도를 쉽게 테스트할 수 있도록 제작되어 있습니다.
- 3 mm Allen 키 설치 도구를 사용해서 캔틸레버를 풉니다. 90°로 돌립니다.
- 프로브를 잡고 풋을 제거합니다. 다이아몬드 인덴터가 마운트된 상태로있습니다.
- 나사를 시계 방향으로(오른쪽으로) 돌려서 프로브를 클램프의 프로브홀더에 고정합니다.
- 캔틸레버를 돌려서 그 끝이 프로브의 중심 위에 있도록 합니다. 3 mm Allen 키 설치 도구를 사용해서 캔틸레버 나사를 안전하게 조입니다.
- 프로브 홀더의 바닥과 샘플 표면 사이의 간격이 2 ~ 5 mm이어야 합니다.
2개의 마디 나사를 사용해서 높이를 조정하십시오.
|
