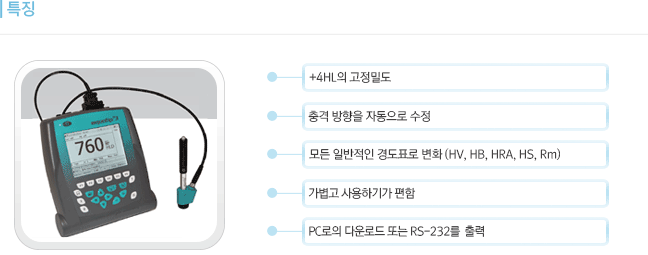

EQUOTip3

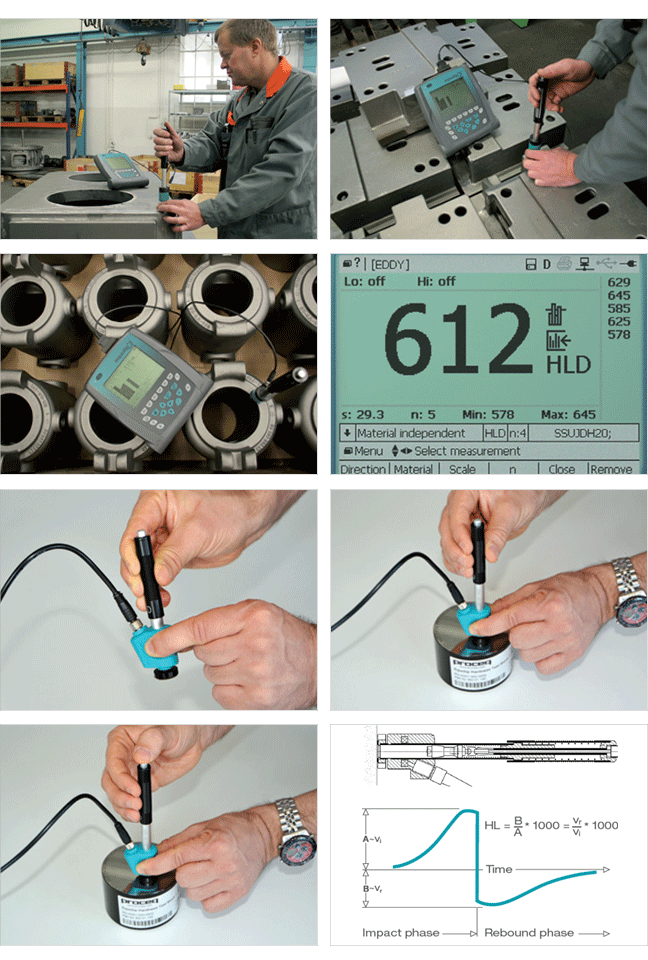

금속의 표면 반발력을 이용하는 방식으로 국제적으로 가장 많이 보급되어 경도 측정기로 정밀하며 안정적으로 검사 데이터를 얻을 수 있는 휴대용 장비 이다.

적용

사양

Device 종류

첨부

EQUOSTip3 Measuring Range
Fields of application				Indicating Device D		Indicating Device G
Steel and cast steel		Vickers Brinell Rockw Shore Rm N/mm²		HV 81-955 HB 81-654 HRB 38-100 HRC 20-68 HRA HS 30-99 σ1 275-2194 σ2 616-1480 σ3 449-847		84-1211 83-686 20-72 61-88 29-103 283-2195 616-1479 448-849
Cold work tool steel		Vickers Rockw		HV 80-900 HRC 21-67
Stainless steel		Vickers Brinell Rockw		HV 85-802 HB 85-655 HRB 46-102 HRC 20-62
Cast iron lamellar graphite GG		Vickers Brinell Rockw		HV 90-664 HB 90-698 HRC 21-59		92-326
Cast iron, nodular graphite GGG		Vickers Brinell Rockw		HV 95-686 HB 96-724 HRC 21-60		127-364
Cast aluminium alloys		Vickers Brinell Rockw		HV 19-164 HB 22-193 HRC 24-85		19-16824-86
Copper/zinc-alloys (brass)		Vickers Brinell		HB 40-173 HRC 14-95
CuAI/CuSn-alloys (bronze)		Brinell		HB 60-290
Wrought copper alloys, low alloyed		Brinell		HB 45-315

Test Piece Requirements				Indicating Device D		Indicating Device G
Preparation of the surface Roughness class ISO Max. roughness depth Rt Centre line average CLA, AA, Ra				N7 10 μm 2 μm		N9 30 μm 7 μm
Min. weight of samples of compact shape on solid support coupled on plate				5 kg 2 kg 0.05 kg		15 kg 5 kg 0.5 kg
Min. thickness of sample uncoupled coupled surface layer thickness				25 mm 3 mm 0.8 mm		70 mm 10 mm
Indentation size on test surface with 300 HV, 30 HRC diameter depth				0.54 mm 24 μm		1.03 mm 53 μm
with 600 HV, 55 HRC diameter depth				0.45 mm 17 μm		0.9 mm 41 μm
with 800 HV, 63 HRC diameter depth				0.35 mm 10 μm

Technical Information
DIMENSIONS				170 x 200 x 45 mm
WEIGHT				780 g plus approx. 120 g battery pack
UNIT MATERIAL				shock resistant ABS plastic
UNIT DISPLAY				large, QVGA LCD with adjustable contrast and backlight
RESOLUTION				1 HL; 1 HV; 1 HB; 0.1 HRC; 0.1 HRB; 0.1 HS; 1 N/mm² Rm
INTERNAL DATA STORAGE:				~ 100'000 measured values
BATTERY TYPE				rechargeable Li-Ion or 3 standard size "C" cells
OPERATING TEMPERATURE				0 to +50°C
STORAGE TEMPERATURE				-10 to +60°C
HUMIDITY				90 % max
INPUT-SOCKETS IMPACT DEVICES				20-pole
COMMUNICATION				Ethernet, USB & RS -232. Bi-directional with PC
PC APPLICATION PROGRAM				Equolink 3
ACCURACY				± 4 HL

Equotip® 3 Impact Devices 종류

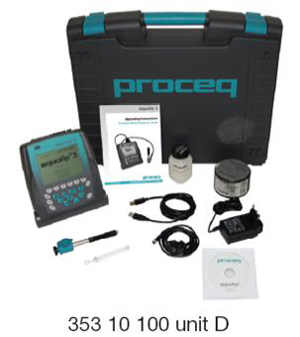

		충격장치 D 부품번호:353 00 100 충격본체, 지지링, 세척브러시 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격장치D 적용 ∙ 귀사가 필요로 하는 대부분의 경도측정 ∙ 탐침(PROBE) 무게 75g

		충격장치 G 부품번호 : 353 00 300 충격본체, 지지링, 세척브러시 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격장치 G 적용 ∙ 무거운 캐스팅과 단조품 같은 ∙ 단단한 부품 측정 ∙ 탐침(PROBE) 무게 250g

		충격장치 DL 부품번호 353 00 120 충격본체, 지지링, 세척브러시 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격장치 DL 적용 ∙ 극히 제한된 공간에서의 측정 또는 ∙ 그루브의 바닥 측정 ∙ 탐침(PROBE) 무게 100g

		충격장치 E 부품번호 353 00 400 충격본체, 지지링, 세척 브러시, 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격 장치 E 적용 ∙ 아주 고강도의 경도 측정 ∙ (항상 50HRC/650 HV 초과):카바이드 함유량이 높은 툴 스틸 탐침(Probe) 무게 80g

		충격장치 C 부품번호 353 00 500 충격본체, 지지링, 세척 브러시, 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격 장치 C 적용 ∙ 표면경도 처리된 부품, 코팅, ∙ 얇은 벽 또는 충격에 민감한 부품(소형의 측정) ∙ 탐침(Probe) 무게 75g

		충격장치 S 부품번호 353 00 20 충격본체, 지지링, 세척 브러시, 케이블(4극)로 구성된 EQUOTIP 3의 기본 충격 장치 S 적용 ∙ 아주 고강도의 경도 측정 ∙ (항상 50HRC/650 HV 초과):카바이드 함유량이 높은 툴 스틸 탐침(Probe) 무게 80g
