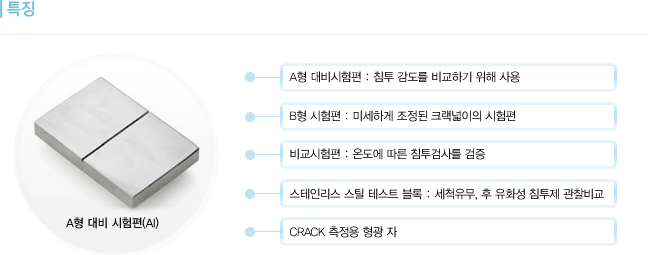

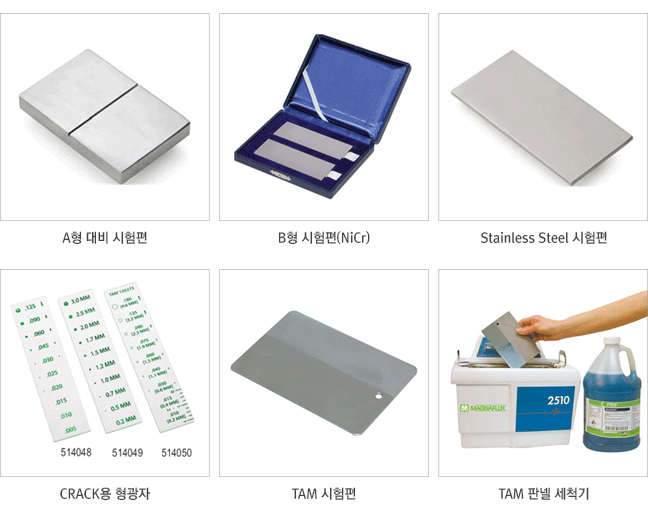

A형 대비 시험편 (Al) |
 |
|
∙ 침투재료들의 감도를 비교하기에 편리한 방법.
∙ 신규 자재 또는 입고자재와 재고자재들을 비교하여 균일성을 확인.
∙ ASME Boiler and Pressure Vessel Code, Section, Article6, Secton T-662의
규격만족.
∙ 표면온도 10-52도 사이에서 사용 |
|
B형 시험편 (NiCr) |
 |
|
∙ A형 대비 시험편과 기능적으로 유사하나 보다 정밀한 구별을 위해 미세하게 조정된
Crack 넓이를 가짐.
∙ 시험편 짝은 처리변화의 효과를 조사할 수 있게 해줌.
∙ 도금두께 50, 30, 20, 10 미크론이 있음.
- 10 미크론 시험편 (matched pair) 홈의 넓이:2.5
- 20 미크론 시험편 (matched pair) 홈의 넓이:1.5
- 30 미크론 시험편 (matched pair) 홈의 넓이:21.0
- 50 미크론 시험편 (matched pair) 홈의 넓이:2.5
- 위의 사이즈 4종목 모두 모은 세트.
- B형 (NiCr) 시험편 (NiCr Penetrant Test Panels) |
|
침투제 비교 시험편 (알루미늄) |
 |
|
∙ 침투제 비교시험편은 두께가 3/8 in.(9.5mm)이고 시편치수가 2 in. x 3 in.
(50mm x 75mm)인 알루미늄을 가열 후 급랭하여 미세균열을 만든 후 1/2로
절단한다.
∙ 절단된 각각의 시험편을 "A" 시험편, "B" 시험편으로 구분한다. |
|
Stainless Steel Test Block |
 |
|
∙ "그릿 블라스트"의 금속 가공 마무리는 새로운(사용하지 않은) 침투제와 비교해
사용하고 있는 침투제가 줄어들면서 백그라운드에 형광물을 보유하도록 하는
거친 표면을 제공한다.
∙ 테스트 블록은, 정기적으로 그릿 블라스트로 표면을 가공하고 SKC-S 클리너/
세척제로 철저히 닦아내야 한다. |
|
TAM Panel 시험편 |
 |
|
∙ Tam Panel(Z5 Test Panel)은 Zyglo 수세성과 후 유화성 형광침투제의 적합한 기능을
모니터링 하는 방법을 제공한다.
∙ 이 패널의 목적은 침투처리시스템의 모든 부품들이 적합한 방법으로 작용을 하는지
확인하는 것이다.
∙ 침투 시스템의 작동 변수에서의 어떠한 확연한 변화는 TAM Panel의 주기적인 사용에
의해 포착될 것이다. |
|
|
