KDP - 2000DR |
| 전원입력 |
|
3 Φ380V, 25KVA |
| 압축공기 |
|
압력 5.0Kg/㎠ 구경 15A(에어 사용량 약 4,000L /hr) |
| 공업용수 |
|
공급 수 압력 1Kg/㎠ / 사용량 약 50L/hr |
| 작업테이블 높이 |
|
FL 980mm |
| 형식 |
|

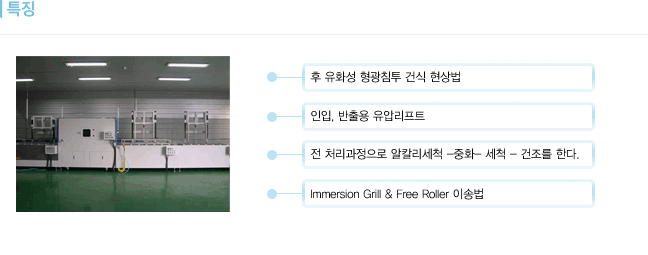

후 유화성 형광침투 속 건식현상법 |
| 이송방식 |
|
Power Immersion Grille (Pre-clean, Penetrant, Emulsifier ) |
|
Free Roller Table 구동방식 |
| 제어방식 |
|
전기제어기와 Digital Controller에 의한 온도제어방식 |
| 인입, 반출용 유압리프트 |
|
배터리구동 유압 리프트
최대 운반하중 250Kg |

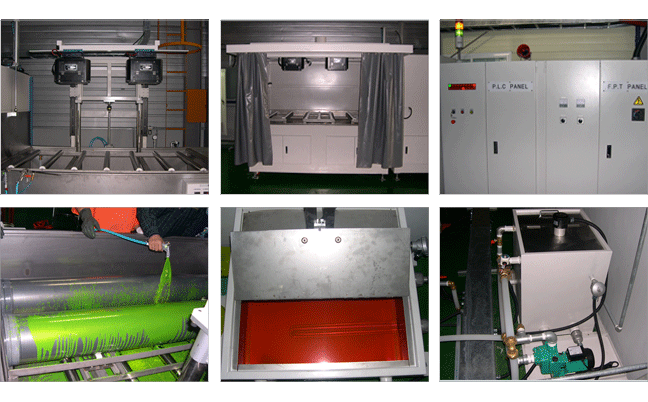

알칼리세척
(ALKLI CLEAN) |
|
탱크덮개
급수밸브
배수밸브
전열히터 (10Kw)와 자동온도조절기
디지털 타이머(99분 59초)
Power Immersion Grille & SUS Free Roller
공기 버블장치 |
중화
(NEUTRALIZE) |
|
탱크덮개
급수밸브
배수밸브
전열히터 (10Kw)와 자동온도조절기
디지털 타이머(99분 59초)
Power Immersion Grille & SUS Free Roller
공기 버블장치 |
전 처리세척
(Pre-Rinse) |
|
탱크덮개
세척 수 연결구(압력계)
Spray Nozzle(Air+Water, Water)
Air Spray Gun
급수밸브
배수밸브
전열히터 (10Kw)와 자동온도조절기
디지털 타이머(99분 59초)
Power Immersion Grille & SUS Free Roller
공기 버블장치 |
전 처리 건조장치
(Fre-Dryer) |
|
전열방식 열풍기
디지털 온도 조절기 (0 ~ 199℃)
디지털 타이머(99분 59초)
열림 식 관찰 유리창
모터구동 체인 컨베이어 1/2Hp |
침투
(Penetrant) |
|
수동Spray Nozzle
침투제 약품 종류에 따른 침투보조탱크 #1 & #2 (레벨센서)
침투펌프 #1 & #2
전열히터 (6Kw)와 자동온도조절기
디지털 타이머(99분 59초)
Power Immersion Grille & SUS Free Roller |
유화
(Emulsifier) |
|
수동Spray Nozzle
유화제 약품 종류에 따른 유화보조탱크 #1 & #2 (레벨센서)
유화펌프 #1 & #2
전열히터 (6Kw)와 자동온도조절기
디지털 타이머(99분 59초)
Power Immersion Grille & SUS Free Roller |
세척
(Remover) |
|
탱크덮개
세척 수 연결구(압력계)
Spray Nozzle(Air+Water, Water)
전열히터 (10Kw)와 자동온도조절기
디지털 타이머(99분 59초)
Power Immersion Grille & SUS Free Roller
자외선등 400W,2대 |
건조장치
(Dryer) |
|
전열방식 열풍기
디지털 온도 조절기 (0 ~ 199℃)
디지털 타이머(99분 59초)
열림 식 관찰 유리창
모터구동 체인 컨베이어 1/2Hp
에어실린더 구동 자동 출입문 |
검사
(Inspection) |
|
자외선등 400W, 2대
백열등 300 W
암막커튼
환풍기 120W
SUS Free Roller
습식유화제 적용 회수용 SUS호퍼 |
| 중량 |
|
약 10 TON |
