| 전원입력 |
3 Φ380V, 25KVA |
| 압축공기 |
압력 5.0Kg/㎠ 구경 15A(에어 사용량 약 4,000L /hr) |
| 공업용수 |
공급 수 압력 1Kg/㎠ / 사용량 약 50L/hr |
| 작업테이블 높이 |
FL 1,050mm |
| 형식 |

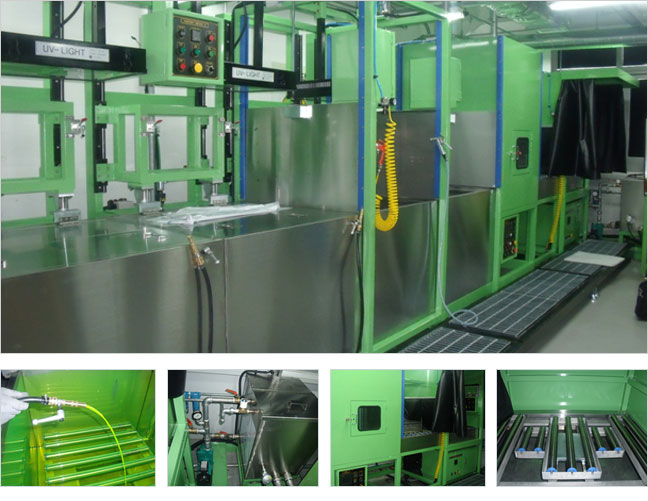

Method A - 습식 형광침투 건식현상법 |
| Method D - 후 유화성 형광침투 건식 현상법 |
| 이송방식 |
Power Immersion Grille (Penetrant & Cleaning) |
| Free Roller Table 구동방식 |
| 제어방식 |
전기제어기와 Digital Controller에 의한 온도제어방식 |
| 발판 |
외형치수:약 7200(L)X 1,000(W) X 200(H)mm
Grating Plate |
| 침투A
(Penetrant) |
- 장치 외형치수:1000(L) X 1340 (W) X 2300 (H) mm
- 침투제 적용: Power Immersion Grill 에 의한 침지법
- 상부덮개:2단 접이식 SUS 304 2t
- Air Cylinder:Φ 100 x 600st
- Grill:SUS Angle & Φ 40 SUS Roller
- 침투펌프:3 Φ 220V 0.1Kw Oil Pump (수세성 침투액)
30분용 Digital Timer & 알람부저
20W 형광등 타입 UV Light 4EA
|
| 침투D
(Penetrant) |
- 장치 외형치수:1000(L) X 1340 (W) X 2300 (H) mm
- 침투제 적용:Power Immersion Grill 에 의한 침지법
- 상부덮개:2단 접이식 SUS 304 2t
- Air Cylinder:Φ 100 x 600st
- Grill:SUS Angle & Φ 40 SUS Roller
- 침투펌프:3 Φ 220V 0.1Kw Oil Pump (후 유화성 침투액_수세성)
30분용 Digital Timer & 알람부저
20W 형광등 타입 UV Light 4EA
|
| 세척 (Remover) |
- 장치 외형치수1000(L) X 1390(W) X 2300(H)mm
- 수동 스프레이 노즐: HAND TYPE (Water분사용)
- 수동 스프레이 노즐: HAND TYPE( Air분사용)
- UV Light 20W X 4EA
- Air 교반: 에어 파이프 3식(15A)
- 온수 공급기(P.H.W)-온수공급기 전원 3 Φ AC220V 11Kw
압력 및 온도 조절식
- 용량:淸水탱크 약 180ℓ
- 히터:3 Φ AC220V 5Kw 2식
- 펌프:32A WATER PUMP 1Φ AC220V 0.4Kw
- 레벨센서:부력식 (Level Controller)
- SOL Valve:1식
|
| 유화 (Emulsifier) |
- 장치외형 치수:1000(L) X 1340(W) X 2300(H)mm
- 유화제 적용:Power Immersion Grill 에 의한 침지법
- 상부덮개:2단 접이식 STS 304 3t
- Air Cylinder:Φ 100 * 600ST
- Grill:SUS Angle & Φ 40 SUS Roller
30분용 Timer & 알람부저
- Air 교반:에어 파이프 3식(15A)
|
| 건조장치 (Dryer) |
- 외형치수:1,000(L) X 1,110(W) X 2,285(H)mm
- 내용적 치수:1,000(L) X 1,000(W) X 600(H)mm
- 재질:내부 - SUS304 Plate 3.0t 외부-SS41 Steel Plate 2.0t
- 전열히터:Aero Pin Tube SUS 304# 5KW x 2ea
- 송풍기:220V 150W 2EA
- 온도계:PID Auto Turning Digital온도 Control용
- 온도범위:상온 ~ 60℃
- 온도편차:±2℃
- 온도 기록계:디지털 Chart 식12Ch용(9CH 사용)
|
| 현상 (Developer) |
- Frame size:1000(L) X 1110(W) X 1975(H)mm
- 현상제 적용:건식분말 분사식
- 현상제 분사탱크:20ℓ
- Grill:SUS Angle Φ 40 SUS Roller
Air Unit 및 감압장치
집진hood (Φ 200)
|
| 검사
(INSPECTION) |
- 외형치수:약1,200(L) X 1,110(W) X 2,200(H)(mm)
- 조명 시설:200W Spot Lamp 2EA
- UV Light:20W X 4EA
- Black Light 70W: 자외선 강도 6,000㎼/㎠ 이상
(Filter 아래 381mm에서 측정) ㎼=Micro Watt
- 파장:Ultraviolet-ray 365nm (Nano Meter)
- Black Light:이동식 70W용 1대
- 환풍기:220V 190W 1EA
|
| 검사용 바스켓 |
SUS 타공판 400 x 600mm 5SET |
| 중량 |
5,500Kg |
