| 전원입력 |
3 Φ380V, 10KVA |
| 압축공기 |
압력 5.0Kg/㎠ 구경 15A(에어사용량 약 4,000L /hr) |
| 공업용수 |
공급수 압력 1Kg/㎠ / 사용량 약 50L/hr |
| 작업테이블 높이 |
FL 890mm |
| 형식 |

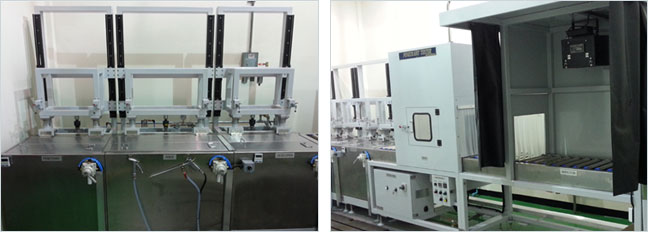

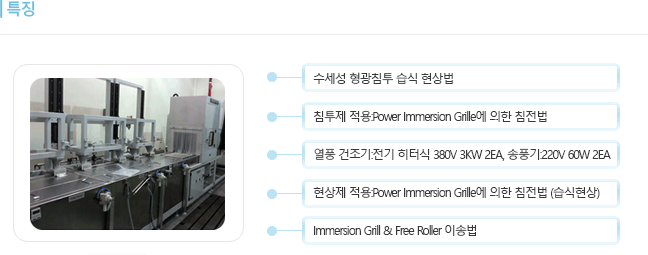

수세성 형광침투 습식현상법 |
| 이송방식 |
Power Immersion Grille (Penetrant & Remover & Developer ) |
| Free Roller Table 구동방식 |
| 제어방식 |
전기제어기와 Digital Controller에 의한 온도제어방식 |
| 침투(Penetrant) |
- 장치 외형치수: 800(L) X 990 (W) X 2100 (H) mm
- 침투제 적용: Power Immersion Grill 에 의한 침지법
- 상부 덮개: 2단 접이식 SUS 304 2t
- Air Cylinder: Φ 100 x 500st
- Grill: SUS Angle & Φ 50 SUS Roller
SUS 304 2T Hopper
- LM SPEED GUIDE: SGR25 / LM BLOCK: SGB25-4 (WINNER)
30분용 Timer 취부
|
| 세척(Remover) |
- 장치 외형치수 : 1000(L) X 990 (W) X 2100 (H) mm
- 세척제 적용 : 온수 공급에 따른SPRAY 도포에 의한 세척
- 상부 덮게 : 2단 접이식 SUS 304 2t
- Air Cylinder : Φ 100 x 500st
- Grill : SUS Angle & Φ 50 SUS Roller
세척수 연결구 (압력계)
Water + Water / Air spray gun
- LM SPEED GUIDE: SGR25 / LM BLOCK: SGB25-4 (WINNER)
- UV LIGHT 100W 설치 (BD-100A)
|
| 현상(Developer) |
- 장치 외형치수 : 800(L) X 990 (W) X 2100 (H) mm
- 습식 현상제 적용 : Power Immersion Grill 에 의한 침지법
- 상부 덮게 : 2단 접이식 SUS 304 2t
- Grill : SUS Angle & Φ 50 SUS Free Roller
SUS 304 2T Hopper
Air Bubble 교반장치
|
| 건조장치(Dryer) |
- 외형치수: 1600(L) X 920(W) X 1950(H)(mm)
- 열풍 건조기: 전기 히터식 200V 3Kw X 2set
- 송풍기: 200V 60W 2EA
- 온도계: Digital온도 Control용(0-199℃)
- 타이머: Digital타이머
- 관찰창: 260 X 260 강화유리
- 출입구: Curtain
- Grill : SUS Angle & Φ 50 SUS Drive Roller
|
| 검사
(INSPECTION) |
- 장치 외형치수 : 1800(L) X 720 (W) X 2100 (H) mm
- 조명시설 : Spot Lamp 200W X 1EA
- Grill : SUS Angle & Φ 50 SUS Roller
- Black Light 400W : 고정식 자외선 등
자외선 강도 6,000㎼/㎠ 이상 (Filter 아래 381mm에서 측정) ㎼=Micro Watt
암막 커튼
환풍기 220V 200W
|
| 중량 |
약 3,000Kg |
