RI 4050

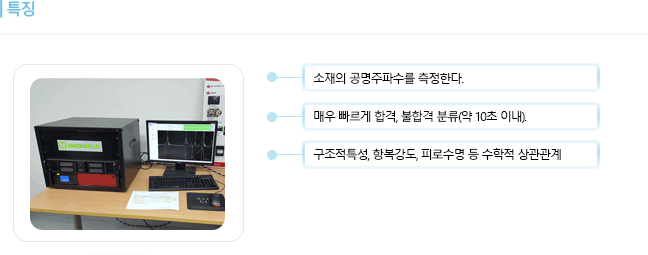

미국 MAGNAFLUX사에서 개발한 RI_4050은 부품의 강도 및 치수에 따른 공명주파수를 측정하고 컴퓨터 연산을 통해 수학적으로 객관적 판별 후 합격과 불합격을 선별한다.

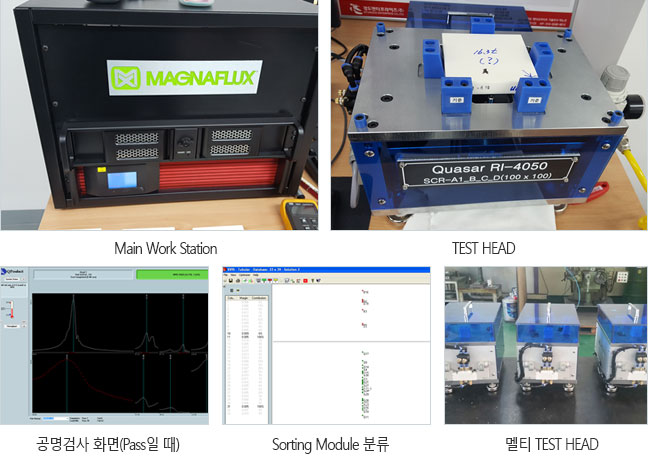

사진

사양

구성

동영상

첨부

RI 4050
Power
전압 최대전류 소비전력	115/230 VAC±10%, 단상 3 Amps 350Watts
정밀도
측정 샘플의 검출위치 따라 통상적으로 0.005%의 오차 범위를 갖음. 측정 샘플의 정확도 따라 최대 0.001%의 오차 범위를 갖음.
주파수 범위
1KHz∼12KHz 광대역 주파수 밴드
온 도
작동온도	5∼55℃
설치장소 온도	10℃∼50℃
습 도
0∼95%
컴퓨터 및 컨트롤러 사양
Intel(R) core(TM) CPU 3.4GHz 256 Gigabyte SSD, 8GB RAM(WINDOW 7)

xQ RI_4050 Test Head
전압	115/230 VAC±10%, 단상
최대전류	0.2 Amps
소비전력	50Watts
상하운동	Speed Control Air Cylinder & Shock absorber
제어방법	UP/Down Foot switch
워크지그	Slide type MC Jig
검사체 크기	60mm x 60mm * 15t, 120mm x 120mm * 12t, 120mm x 150mm * 12t
레벨 조절발	방진형 높낮이 조절 4식
Transducer	RTD Round tip Transducer 3set
RF Cable	SMA Connector & 고주파 차폐 케이블

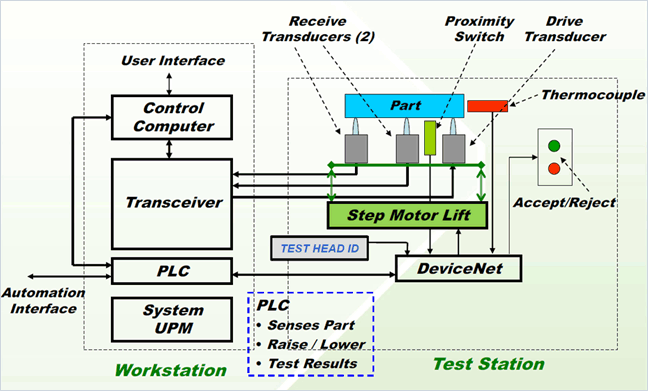

Quasar PCRT는 단 한번의 시험으로 소재 모든 부위를 검사할 수 있다.
본 장비는 다른 NDT 검사처럼 결함을 찾는데 사용하지는 않지만, 검사물의 구조적인 결점을 자동으로 판결해 주는 장비입니다.
기존 NDT 방법으로 검사해서 출고된 제품 중 일부는 12%~14% 정도의 실패율을 가지고 있으나 Quasar로 시험해서 출고된 제품 중 실패율은 0%이다.
초기 투자 비용이 다소 비싸지만, 소모성 자재의 사용이 없으며 양품/불량품이 자동판별 되기 때문에 미국의 경우 약 3~8개월이면 자본이 회수됨.

Quasar가 검사할 수 있는 소재는?
납과 같이 무른 재질의 금속을 제외한 모든 금속류와 세라믹 등
Quasar가 공명에 사용되는 주파수 대역은?
30Khz ~ 120Khz 광대역 주파수 밴드 사용
Quasar가 검사할 수 있는 시간은?
1초 ~ 20초 이내(소형 : 3,00EA/Hr/중대형 : 120 ~ 1,800EA/Hr

Process-Specific Defects
알미늄 주조	주철	PM	단조품
산화물	Oxides	Oxides	Bar Ends
콜드샷	cold Laps	Chipped Teeth	Double Strikes
수축균열	Shrink Porosity	Porosity	Laps(folds)
가공	Modularity	Sintering	Water quench
켭침	Heat Treat	Coining	Wrong material
	Carbides	De-carb

기타공정 - 용접품, 세라믹, 합성수지
